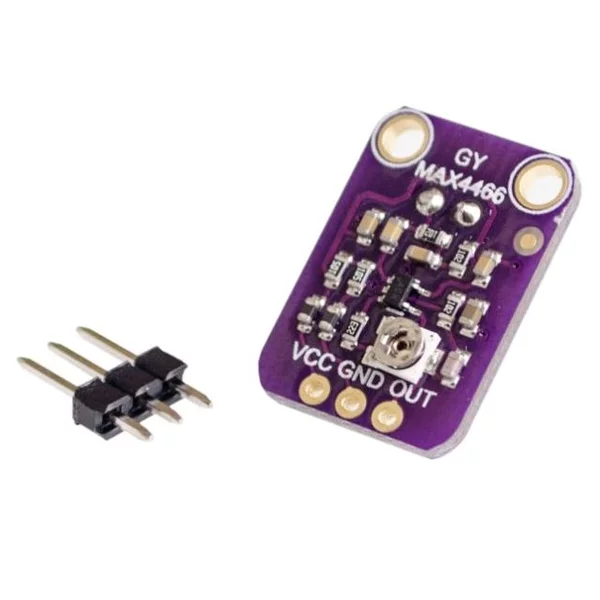

El módulo está equipado con un micrófono electret con una sensibilidad en el rango de 20-20 kHz y la amplificación se utiliza en el circuito integrado Maxim MAX4466, un amplificador operacional especialmente diseñado para su uso como preamplificador de micrófono.
El módulo especialmente diseñado para proyectos como grabación / muestreo de audio y proyectos de respuesta de audio que utilizan FFT. En el otro lado de la placa hay un pequeño potenciómetro para ajustar la ganancia. Puede establecer la ganancia de 25x a 125x, niveles de voltaje desde aproximadamente 200 mVpp hasta aproximadamente 1 Vpp, ideal para leer desde el ADC del microcontrolador. La salida es de riel a riel, por lo que, si los sonidos se vuelven fuertes, la salida puede subir hasta 5 Vpp.

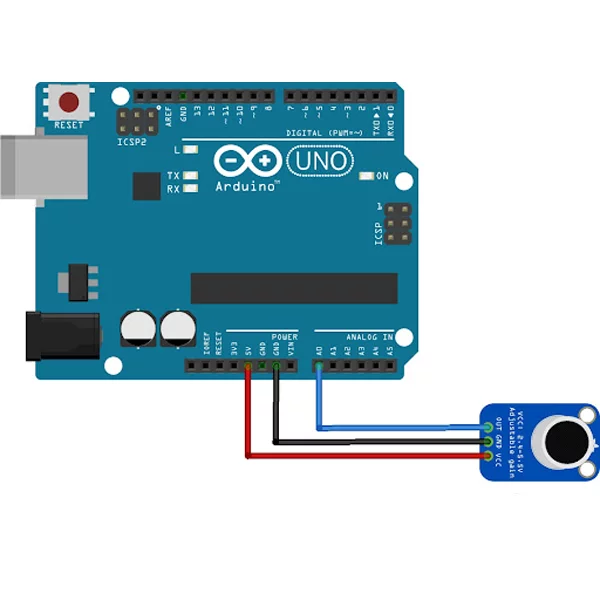

Usarlo es simple: conecte GND a tierra, VCC a 2.4-5VDC. Para un mejor rendimiento, se recomienda una fuente de alimentación (para Arduino sería 3.3V).
El pin de salida no está diseñado para conectarse a altavoces ni a nada más que a los auriculares internos más pequeños. Si desea conectar el amplificador directamente a los altavoces, necesitará un amplificador de audio. Si se conecta al pin del microcontrolador, no necesita un amplificador o condensador de desacoplamiento; conecte el pin OUT directamente al pin ADC del microcontrolador.
