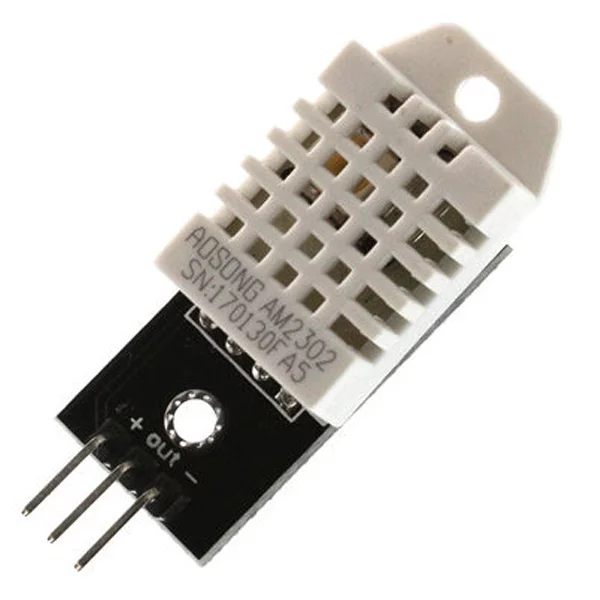

Módulo Sensor de Temperatura y Humedad DHT22

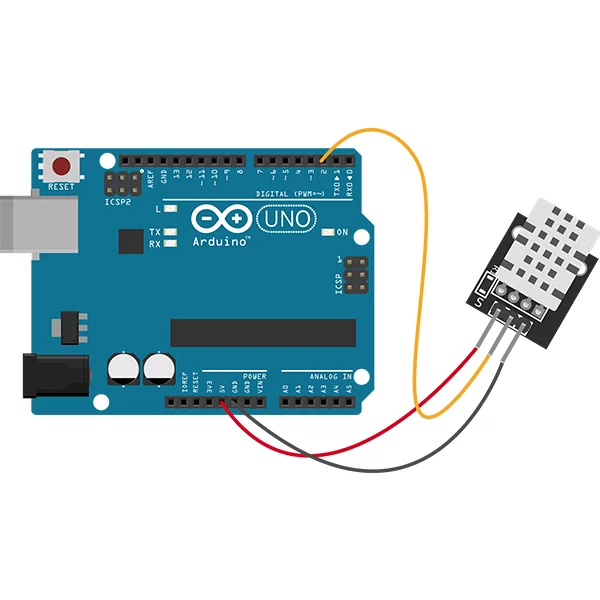

El DHT22 es un sensor básico digital de medición de temperatura y humedad. Este sensor está basado en un termistor que sirve para medir el aire circundante (temperatura) e implementa un sensor interno capacitivo para la medición de humedad. A través del pin 2 (DATA) se obtiene una señal digital que es tratada a través de la board arduino o microcontrolador (esto ya queda al gusto del usuario). Su implementación es bastante sencilla, pero se requiere una cuidadosa sincronización para la toma de datos. Este sensor posee una calibración digital (8 bits), es usado para aplicaciones en las que necesita medir los niveles de temperatura y humedad de ciertos ambientes. El DHT22 es de dimensiones pequeñas con bajo consumo de energía.

Características:

• Modelo: DHT22/AM2302
• Voltaje de operación: 3.3V~6V
• Corriente de operación: 2.5mA
• Señal de salida: Digital-por Bus de datos

Distribución de pines

1. VDD
2. DATA
3. GND

• Velocidad de muestreo: 0.5Hz
• Rango de medida
• Humedad: 0%RH~100%RH
• Temperatura de operación: -40°C~125°C
• Precisión de medición de humedad: 2%~5%

Elemento de detección:

• Condensador de humedad de polímeros
• Detección de temperatura DS18B20

Temperatura de operación:

• -40°C~80°C
