Módulo Elevador de Voltaje Boost Step Up, 10W 3A, XL6009ET HW-432

• Es un módulo Boost (BOOST) de alto rendimiento para corriente de conmutación 4A. El módulo utiliza XL6009E1 como Chip central de la tecnología de conmutación de alta frecuencia de segunda generación, y su rendimiento es muy superior al LM2577 de la tecnología de primera generación. El Módulo de refuerzo XL6009 tiene un menor costo y un mejor rendimiento.

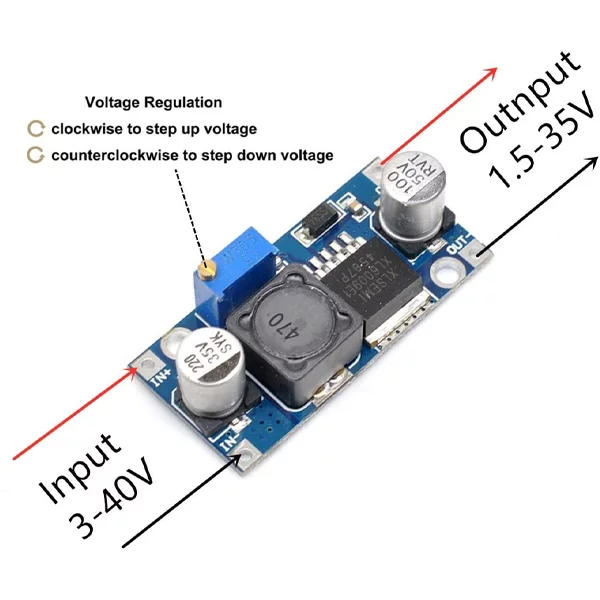

• El voltaje de entrada ultra ancho es de 3V ~ 32V, y el rango de voltaje de funcionamiento óptimo es de 5 ~ 32V. Voltaje de salida ultra ancho 5V ~ 35V.
• Interruptor MOSFET de alta eficiencia 4A integrado, que hace que la eficiencia sea de hasta 94%; (LM2577 corriente solo 3A).
• Frecuencia de conmutación ultra alta 400KHz, puede usar un condensador de filtro de pequeña capacidad que puede lograr muy buenos resultados, menor ondulación, menor volumen. (La frecuencia LM2577 es solo 50KHz).

Especificaciones:

• Propiedades modulares: Boost no aislado (BOOST)
• Rectificador: Rectificador asíncrono
• Rango de entrada: 3V-32V
• Rango de salida: 5V-35V
• Corriente de entrada: 4A (máximo), sin carga 18mA (entrada de 5V, salida de 8V, sin carga inferior a 18mA). Cuanto mayor sea el voltaje, mayor será la corriente sin carga.
• Eficiencia de conversión: <94% (cuanto mayor sea la diferencia de presión, menor será la eficiencia)
• Frecuencia de conmutación: 400KHz
• Ondulación de salida: 50mV (cuanto mayor sea el voltaje, mayor será la corriente y mayor la ondulación)
• Tasa de ajuste de carga: ± 0.5%
• Tasa de ajuste de voltaje: ± 0.5%
• Temperatura de trabajo: -40 ℃ ~ + 85 ℃

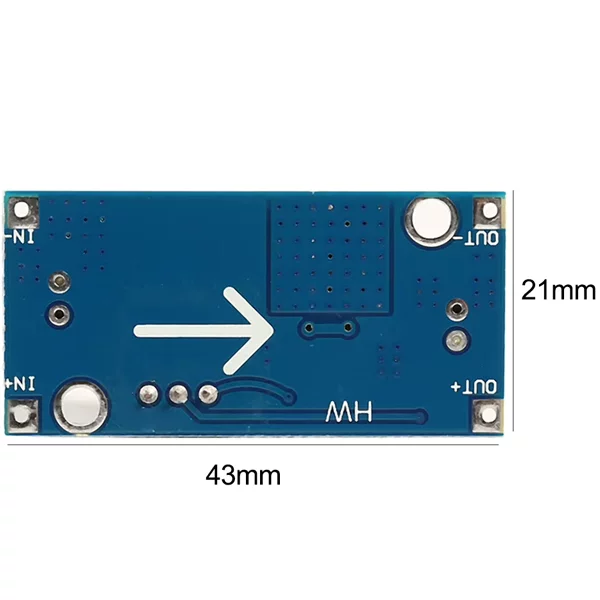

• Tamaño del producto: 43mm * 21mm * 14mm/1,69*0,82*0,55”
