El transistor de potencia bipolar Darlington está diseńado para aplicaciones de amplificador de uso general y conmutación de baja velocidad. TIP120, TIP121, TIP122 (NPN); TIP125, TIP126, TIP127 (PNP) son dispositivos complementarios.

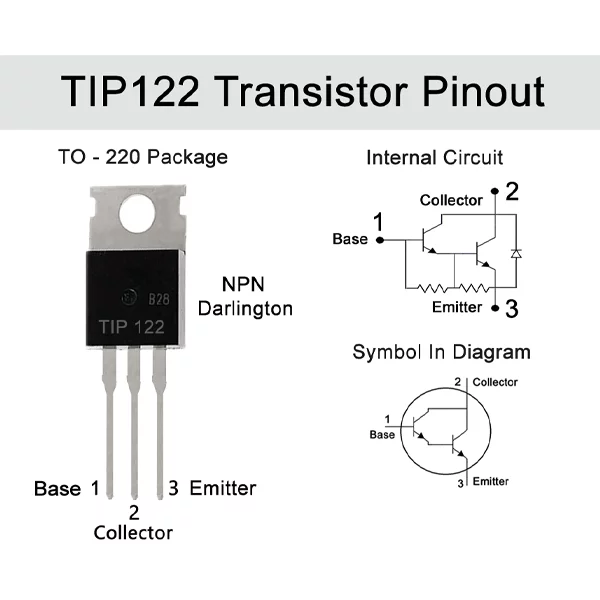

El TIP122 es un transistor con diodo darlington TH (through hole) NPN de propósito general con encapsulado TO-220. Este transistor se utiliza para la conmutación de baja velocidad y amplificación.
El funcionamiento y utilización de los transistores de potencia es idéntico al de los transistores normales, teniendo como características especiales las altas tensiones e intensidades que tienen que soportar y, por tanto, las altas potencias a disipar.
Características:
- Transistor Darlington NPN de propósito general
- IC max: 5A
- IC pico max: 8A
- IB max: 0.12A
- PTOT: 65W
- VCEO: 100V, VCBO: 100V, VEBO: 5V
- hFE min: 1000 (@ IC=3 A, VCE=3 V)
- Diodo damper entre colector y emisor
- Bajo voltaje de saturación colector-emisor
- Encapsulado: TO-220
