Transceptor de Bus Octal con Salidas de Tres Estados, TTL 74LS245

• Estos transceptores de bus octal están diseñados para la comunicación bidireccional asíncrona entre buses de datos. La implementación de la función de control minimiza los requisitos de sincronización externos.
• Los dispositivos 74LS245 permiten la transmisión de datos desde el bus A al bus B o desde el bus B al bus A, dependiendo del nivel lógico en la entrada de control de dirección (DIR). La entrada de habilitación de salida (OE) puede desactivar el dispositivo de modo que los buses queden efectivamente aislados.

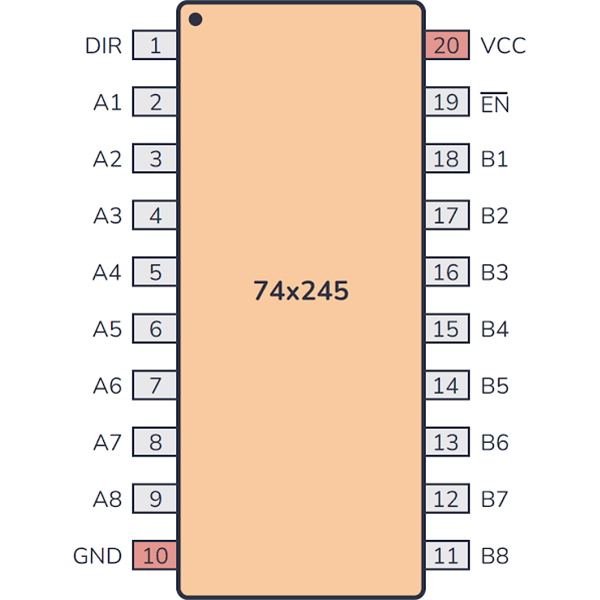

• El 74LS245 utiliza la lógica del transistor Schottky para realizar la función transceptor estándar 245. Esta función lógica estándar tiene un pinout común, pin de selección de dirección y habilitación de salida baja activa. Cuando se desactivan las salidas, los lados A y B del dispositivo se aíslan de forma efectiva.

Características:

• Salidas de 3 estados Líneas de bus de accionamiento directamente
• Las entradas PNP reducen la carga de CC en las líneas de bus
• La histéresis en las entradas de bus mejora los márgenes de ruido
• Tiempos típicos de retraso de propagación Puerto a puerto, 8 ns
• Encapsulado: PDIP 20 pines
