Decodificador de BCD para Display de 7 Segmentos Ánodo, TTL 74LS247

• El 74LS247 es un decodificador / Conductor-BCD a 7 segmentos eléctricamente y funcionalmente idéntica a la SN5447A / SN7447A y tiene las mismas asignaciones de patillas como sus equivalentes. Se puede utilizar indistintamente en diseños actuales o futuros diseños para ofrecer una elección entre dos fuentes de indicadores.

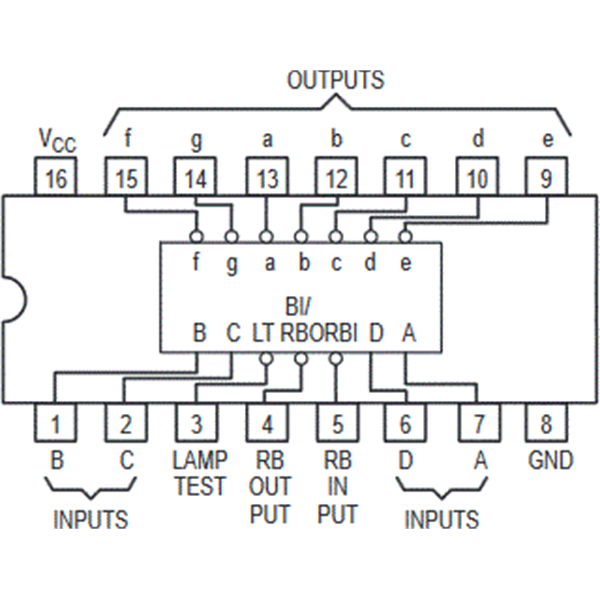

• Cuenta con controles completos de la ondulación de supresión de entrada / salida y una entrada de prueba de lámparas. identificación del segmento y muestra resultantes se muestran a continuación. patrones de visualización para los recuentos de entrada BCD superiores a 9 son símbolos únicos para autenticar condiciones de entrada.
• El circuito incorpora líder automático y / o del borde de salida de supresión de cero control (RBI \ RBO y \). Prueba de lámparas (LT \) de este tipo se puede realizar en cualquier momento cuando el \ / RBO \ nodo BI es en un nivel alto. Contiene una entrada primordial de supresión (BI) que se puede utilizar para controlar la intensidad de la lámpara mediante un pulso o para inhibir las salidas.
• Las entradas y salidas son totalmente compatibles para su uso con salidas lógicas TTL.

Características:

• Salidas controladoras de resultados
• Elimina internamente la necesidad de resistencias externas
• Norma de Cualificación Automotriz
• Aplicaciones: Driving Indicators, industrial
