Traductor de Nivel de Voltaje Cuádruple de Bajo a Alto, CMOS 4104B

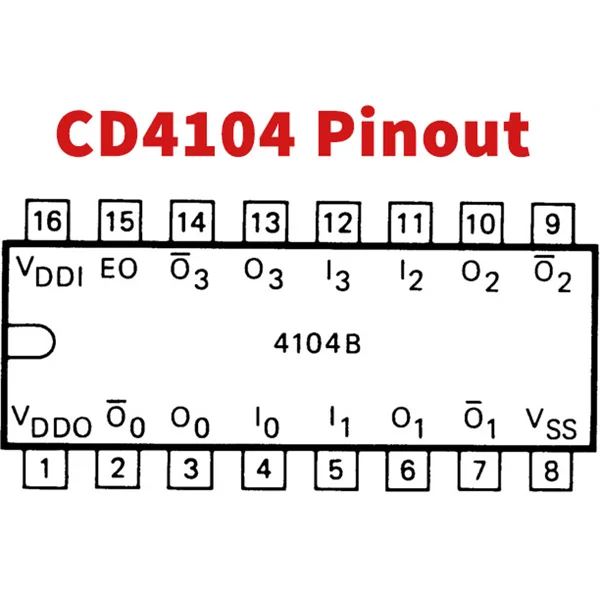

• El CD4104B es un circuito integrado de la familia lógica CMOS (serie 4000). Funciona como un traductor de nivel de voltaje cuádruple de bajo a alto, permitiendo que señales de niveles lógicos bajos (ej. 5 V) controlen circuitos que operan con voltajes mucho más altos (hasta 20 V).
• El CD4104 tiene un rango de tensión de alimentación de 5 V a 20 V, mucho mayor que el de cualquier familia lógica actual. Su salida con búfer mejora las características de transferencia al proporcionar una ganancia muy alta. Todas las entradas están protegidas contra descargas electrostáticas mediante diodos en VDD y VSS.

Características del CD4104:

• Tipos de alto voltaje (clasificación de 20 V)
• Tiempo de retardo de propagación = 60 ns (típico) con CL = 50 pF y VDD = 10 V.
• Entradas y salidas con búfer
• Características de salida simétricas estándar
• Probado al 100% para corriente de reposo máxima a 20 V.
• Valores paramétricos de 5V, 10V y 15V
• Corriente de entrada máxima de 1 μA a 18 V en todo el rango de temperatura del encapsulado; 100 nA a 18 V y +25 °C.

Especificaciones del CD4104:

• Calificaciones máximas absolutas
• Rango de tensión de alimentación de CC (VDD): -0,5 V a +20 V (tensión referenciada a los terminales VSS)
• Rango de voltaje de entrada, todas las entradas: -0,5 V a VDD +0,5 V
• Corriente de entrada CC, cualquiera de las entradas: ±10 mA
• Rango de temperatura de funcionamiento: -55 °C a +125 °C. Tipos de encapsulado: D, F, K, H.
• Rango de temperatura de almacenamiento (TSTG): -65 °C a +150 °C
• Temperatura del terminal (durante la soldadura): +265 °C
• A una distancia de 1/16 ± 1/32 de pulgada (1,59 mm ± 0,79 mm) de la carcasa durante un máximo de 10 s
