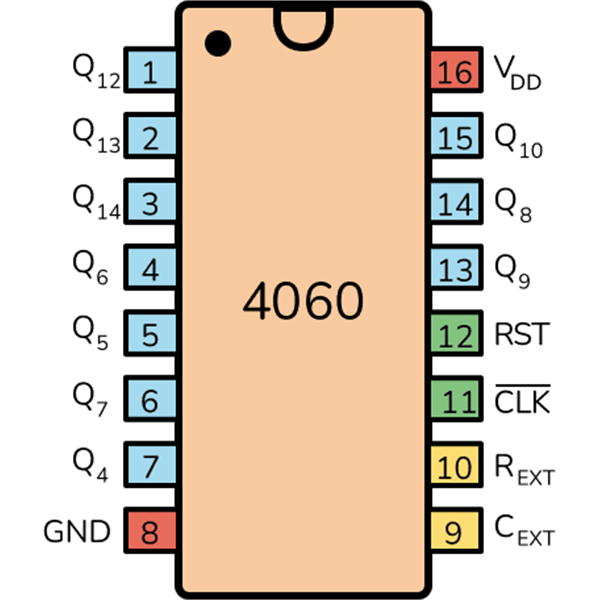

Contador Binario con Oscilador Incorporado, CMOS CD4060BE

El CD4060 es un circuito integrado oscilador y contador CMOS comúnmente utilizado para la generación de reloj, la temporización y la división de frecuencia. Su oscilador integrado y su divisor binario de 14 etapas lo convierten en una opción práctica tanto para aplicaciones RC como para aplicaciones basadas en cristal.

Características del CD4060:

• Oscilador integrado compatible con fuentes de reloj RC o de cristal.
• Miembro de la familia lógica CMOS de la serie 4000 .

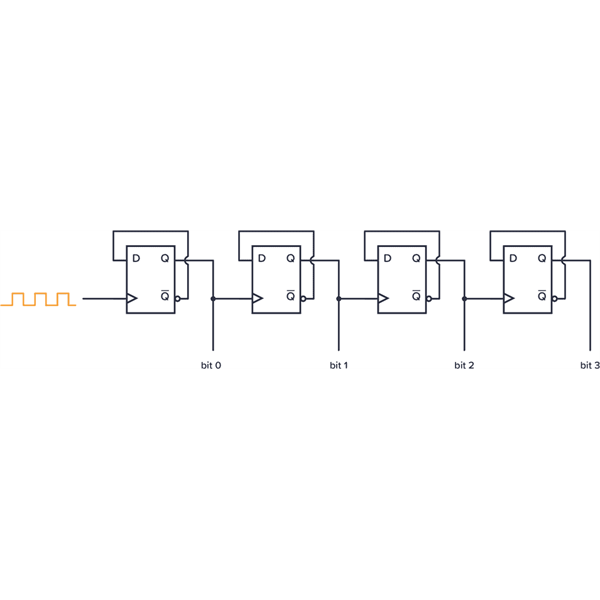

• Contador de rizado binario de 14 etapas para división de frecuencia en chip.
• Puede funcionar como un contador con una entrada de reloj externa.
• Entrada de oscilador tolerante al ruido para una generación de reloj fiable.
• Entradas y salidas CMOS totalmente amortiguadas.
• Reinicio común asíncrono para todo el chip.
• Amplio rango de tensión de alimentación (de 3 V a 18 V para la unidad con sufijo -B).
• Consumo de energía relativamente bajo, adecuado para su funcionamiento con batería.

Aplicaciones típicas:

En el diseño práctico de circuitos, el CD4060 se utiliza normalmente en aplicaciones relacionadas con temporizadores, como osciladores, contadores y divisores de frecuencia. Aquí presentamos tres ejemplos que vemos con bastante frecuencia.
