Este módulo consta de una pantalla LCD que nos permitirá desplegar imágenes, programar gráficos, textos, colores y agregar funciones de visualización a nuestros proyectos con Arduino. También cuenta con un panel táctil sobre la LCD. El módulo está diseńado como un shield para ser montado sobre tu placa de Arduino de tal suerte que son poco probables los errores en la conexión y cuenta también con un espacio para instalar una memoria micro SD, desde la cual podrás leer imágenes y desplegarlas también en la pantalla.
Esta módulo LCD puede presentarse con diferentes chips controladores (9320, 9325, 9341,etc.), para los cuales te verás obligado a usar diferentes librerías, este tutorial se centra en las pantallas con chips 9320, 9325 y 9341.
- Pantalla LCD TFT diagonal de 2,4″.
- Resolución de 320×262.000, color de 18 bits (240).
- Controlador spfd5408 con memoria RAM de vídeo integrada.
- Interfaz digital de 8 bits, más 4 líneas de control.

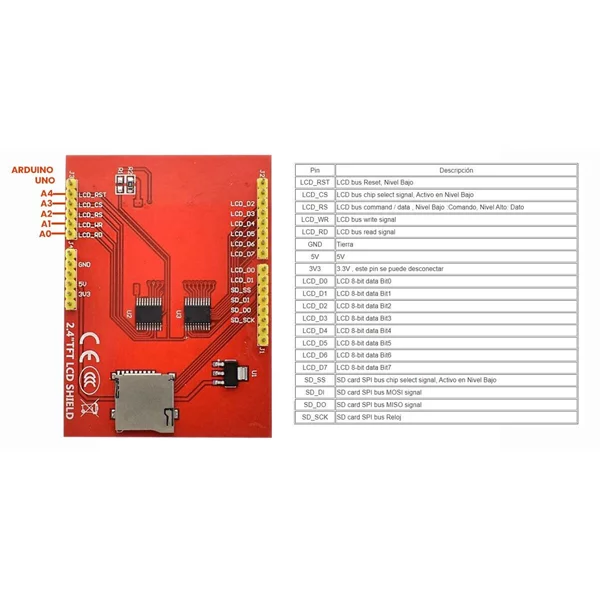

- Utiliza pines digitales y analógicos 5-13 0-3. Eso significa que puedes usar pines digitales 2, 3 y analógicos 4 y 5. El Pin 12 está disponible si no usas la microSD.
- Funciona con cualquier ‘328 o Mega (aún no es compatible con Leonardo).
* IMPORTANTE: Colocar el controlador 0x9341 en el código de arduino para que muestre las imágenes en la pantalla.
