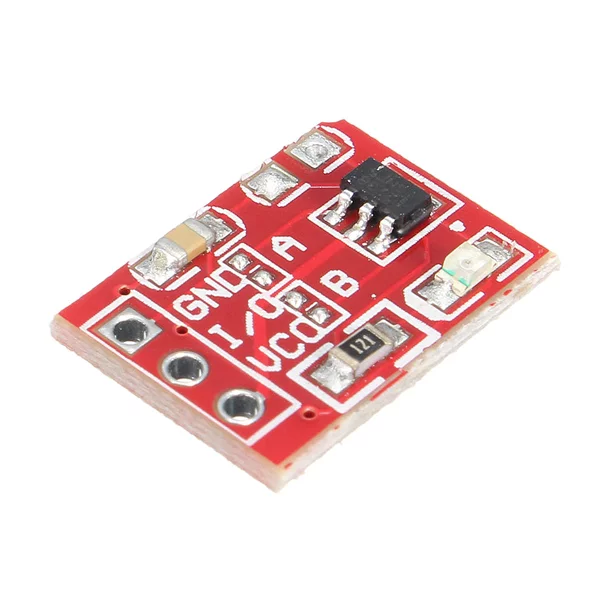

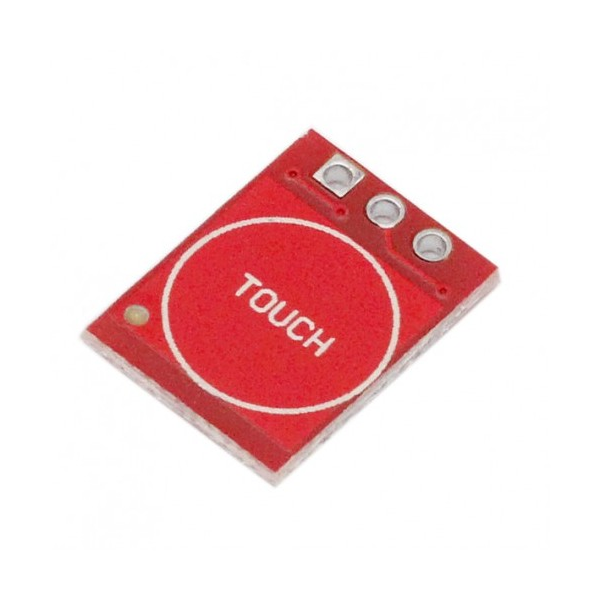

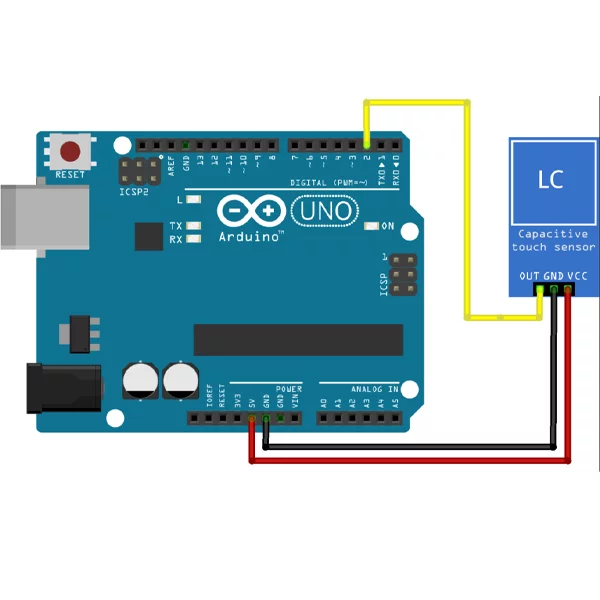

El color rojo del módulo de sensor táctil capacitivo de 1 canal TTP223 se basa en un módulo de interruptor táctil capacitivo IC (TTP223) de detección táctil. Un módulo de sensor táctil capacitivo basado en el IC de sensor táctil TTP223 dedicado. El módulo proporciona un área de detección táctil integrada única de 11 x 10,5 mm con un rango de sensor de ~ 5 mm.
Un LED integrado dará una indicación visual de cuándo se activa el sensor. Cuando se activa, la salida del módulo cambiará de su estado inactivo bajo a alto (operación predeterminada). Los puentes de soldadura permiten reconfigurar su modo de operación para que sea una salida activa baja o alterna.
Módulo de sensor táctil capacitivo TTP223. El TTP223 es un IC detector de panel táctil que replica un solo botón táctil.
El TTP223 es un IC detector de panel táctil que replica un solo botón táctil. Este IC de detección táctil está diseñado para reemplazar la tecla de botón directo tradicional con diversos tamaños de almohadilla.
Modo de ajuste de disparo: (1-> Corto; 0-> Sin corto): –
- AB = 00: Salida de alto nivel TTL sin bloqueo;
- AB = 01: Salida de nivel TTL alto de autobloqueo;
- AB = 10: Salida de nivel TTL bajo sin bloqueo;
- AB = 11: Salida de nivel TTL bajo de autobloqueo;
Especificaciones y características del módulo de sensor táctil capacitivo de 1 canal TTP223 Color rojo : –
- Admite modos momentáneo o de enclavamiento / alternancia.
- Admite los modos de señal de salida Active High o Active Low.
- Dimensiones: 15 mm x 11 mm.
- Voltaje de entrada: 2 voltios – 5,5 voltios CC.
- El tiempo de respuesta es máximo ~ 60 mS en modo rápido, ~ 220 mS en modo de baja potencia @ VDD = 3V.
- La sensibilidad se puede ajustar por la capacitancia (0 ~ 50pF).
- Tiene dos tipos de longitud de muestreo por opción de almohadilla (pin SLRFTB).
- Detección de contacto estable del cuerpo humano para reemplazar la llave de interruptor directo tradicional.
- Proporciona selección de modo rápido y modo de bajo consumo mediante la opción de almohadilla (pin LPMB).
- Proporciona modo directo 、 modo de alternancia por opción de almohadilla (pin TOG).
- Modo de drenaje abierto mediante la opción de unión, el pin OPDO es la salida de drenaje abierto, el pin Q es la salida CMOS.
- Todos los modos de salida pueden seleccionarse activo alto o activo bajo mediante la opción de almohadilla (pin AHLB).
- Tener el tiempo máximo de 100 segundos por opción de almohadilla (pin MOTB).
- Tiene un pin de reinicio de encendido externo (pin RST).
- Después del encendido, tenga aproximadamente 0,5 segundos de tiempo estable, durante ese tiempo no toque el teclado y la función se desactivará.
- Calibración automática.
- El período de recalibración es de aproximadamente 4.0 segundos cuando no se ha tocado la tecla.
