Registros Doble de Desplazamiento Estáticos de 4 Bits, CMOS 4015BP

El circuito integrado 4015 (o CD4015B / TC4015BP) es un chip CMOS de la serie 4000 que contiene dos registros de desplazamiento estáticos de 4 bits independientes. Su función principal es la conversión de datos de entrada serie a salida paralela, lo que lo hace muy útil para expandir la cantidad de pines de salida en microcontroladores.

Características Principales:

• Tecnología: CMOS, con inmunidad al ruido y bajo consumo de energía.
• Voltaje de alimentación: Opera en un rango amplio de 3 V a 18 V.

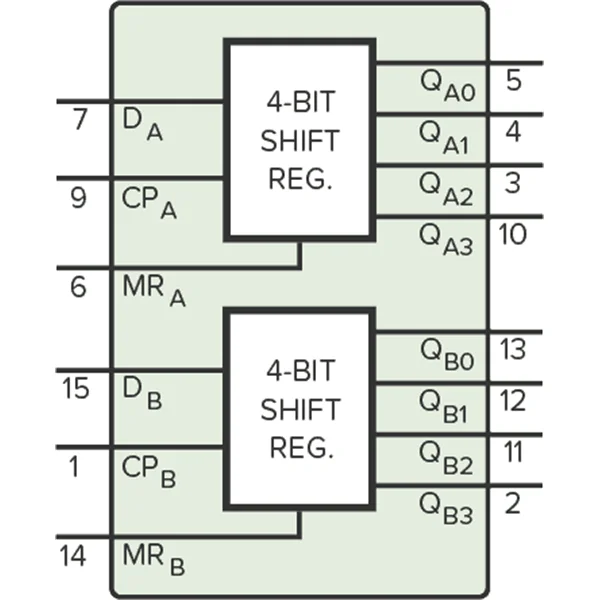

• Arquitectura: Dos registros de desplazamiento de 4 etapas.
• Pines independientes: Cada registro cuenta con sus propias entradas de Reloj (Clock), Datos (Data) y Reset (Reinicio).

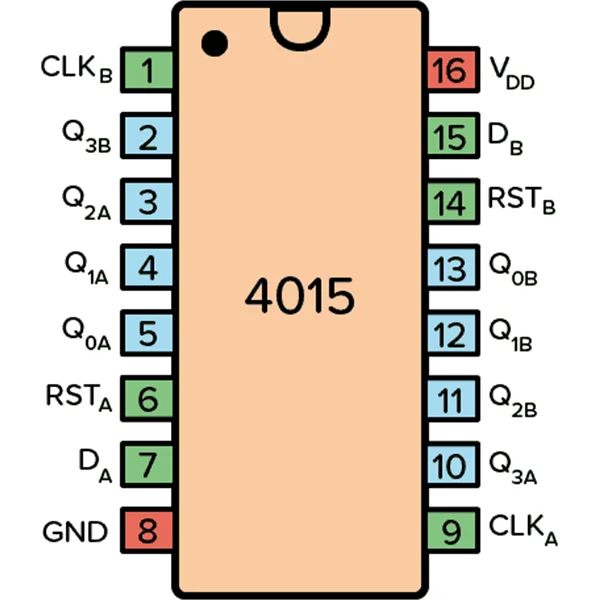

• Encapsulado: Normalmente se presenta en formato DIP-16 (16 pines).

¿Cómo funciona?

• Entrada de datos: Los datos se introducen de forma secuencial (uno a uno) a través del pin de entrada serie.
• Desplazamiento: Cada vez que el pin de Reloj (Clock) detecta un flanco de subida (de 0 a 1 lógico), el dato se desplaza una etapa dentro del registro.
• Salida: Los datos de los 4 bits correspondientes están disponibles simultáneamente en las 4 terminales de salida paralela.
• Reset: Una señal alta en el pin Master Reset borra todos los datos y pone las salidas a nivel bajo (0) independientemente del reloj.

Aplicaciones comunes:

• Conversión de datos de serie a paralelo.
• Generación de secuencias (por ejemplo, para controlar pantallas o LEDs).
• Acumulación y retención de datos en colas (queueing).
• Extensor de puertos E/S para Arduino o PICs
