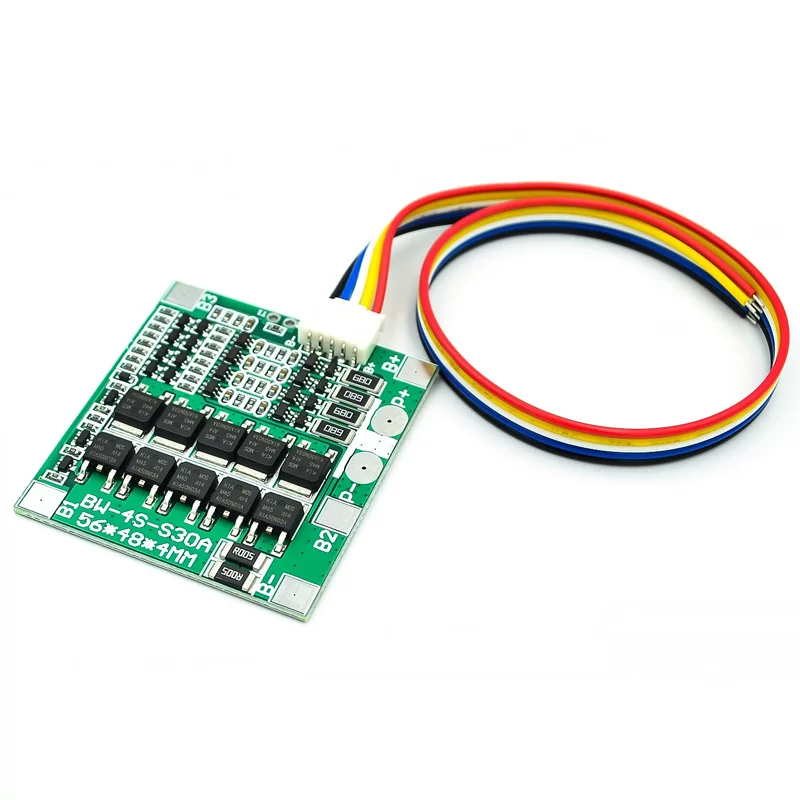

El Balanceador Con Conector Carga de Baterías es un sistema de gestión para recargar 4 baterías de 3.7V, alcanzando una corriente máxima de 30A y un voltaje de 12.8V a 14.8V. Se alimenta con un voltaje entre 16.8V a 17V. La carga de la batería se apaga cuando el voltaje alcanza 4.18 – 4.22 V, y la descarga cuando el voltaje cae a 2.5 – 2.8 V. Es decir, el módulo se apagara cuando la fuente de alimentación de las baterías alcanza la capacidad máxima (al menos de una batería)
El Balanceador con conector carga de baterías esta diseñado para controlar el estado de 4 baterías (18650), controlar el proceso de carga/descarga de batería , y tiene protección contra cortocircuito y protección contra sobredescarga; asi como la presencia de un equilibrador que puede extender significativamente la vida útil de la batería.
- Modelo: 4S30A
- Tensión de alimentación: 16.8V a 17V
- Tensión máxima de la batería: 4.18 V a 4.22V
- Detección de sobrecarga: 4.28V + 0.05 V
- Sobrecarga descarga voltaje: 4.08 ± 0.1 V
- Balance de potencia para eliminar voltaje: 4.2V ± 0.05V
- Tensión de descarga: 2.55V ± 0.08V
- Corriente de carga: Máximo 30 A
- Corriente de equilibrio de potencia: 60mA ± 5mA
- Sobre corriente: 60A
- Tiempo de retardo de detección de carga tiempo de retardo 0.1 s
- Detección de cortocircuito: 100 ms
- Tiempo de detección sobrecorriente: 500 ms
- Baterías compatibles: 18650 o 26650
- Rango de temperatura-30 C a 80 C
- Tamaño: 45 mm x 56 mm x 6mm
- Peso: 18 g
Pines:
- P+= Voltaje (+) de entrada / salida a carga
- P- = Voltaje (-) de entrada / salida a carga
- Conector con salida a : B-,B1,B2,B3 y B+

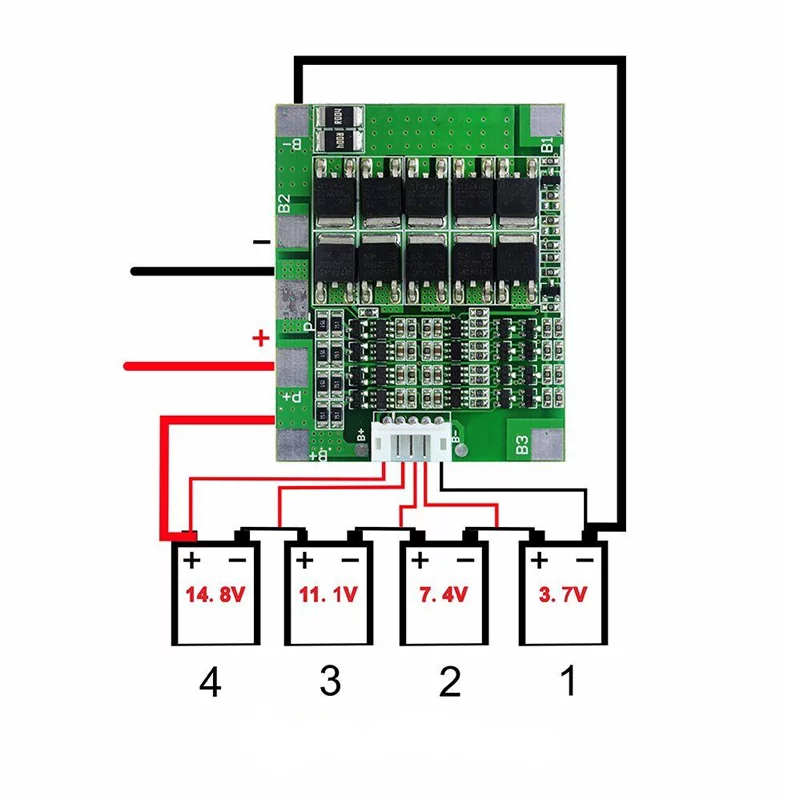

Pads:
- B- = 0V, Terminal Negativa
- B1= 3.7V
- B2= 7.4V
- B3= 11.1V
- B+= 14.8V
