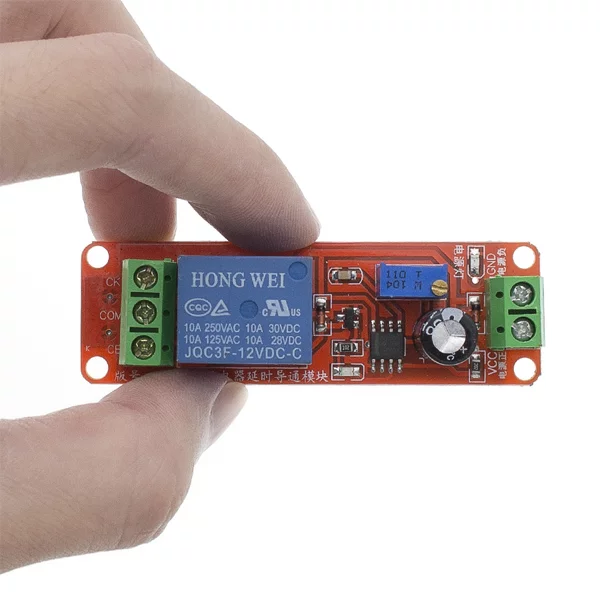

Módulo Relevador con Temporizador de Retraso Delay NE555 a 12VC es un dispositivo capaz de retardar el encendido de aparatos eléctricos conectado a él. Una vez energizado el módulo, comienza a realizar un conteo (entre 0 a 10 segundos, por default) . Cuando termina el tiempo fijado el relevador se activa, este seguirá activado hasta que se apague manualmente el modulo. La salida del relevador es normalmente abierto o normalmente cerrado.
Se usa comúnmente para evitar la alta corriente que pueda llegar a quemar componentes y dispositivos, por ejemplo en el caso de los vehículos cuando al encenderlo y que la corriente es muy alta y pueda quemar algún dispositivo conectado al carro.
También es usado para el control y poder realizar el filtrado de señales espurias, producidas en el arranque de un sistema digital y de esa manera evitar interferencias en los canales conectados, por ejemplo evitar el “bump” característico en las bocinas de un amplificador de audio.
Especificaciones:
- Voltaje de operación: 12V DC
- Potencia máxima : 2000W
- Dimensiones : 70 mm x 21 mm x 18 mm
- Temporizador: NE555
- Máxima salida del relevador (voltaje/corriente):
- AC 250V a 10A
- DC 30V a 10A

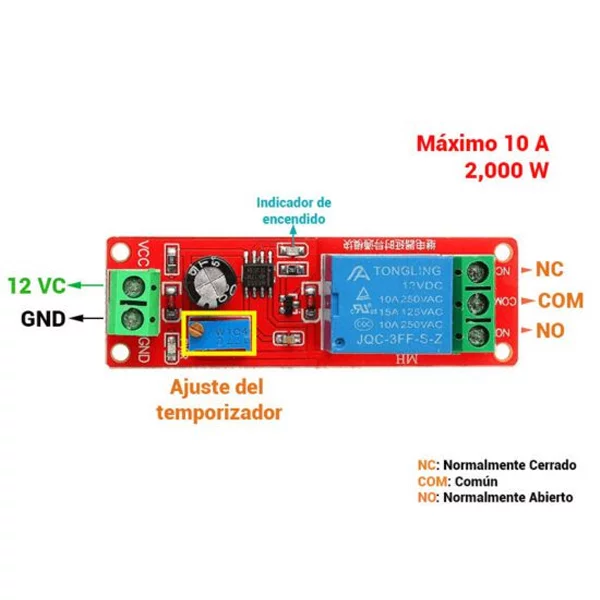

Pines:
- Input: : VCC y GND
- Output: Conector hacia la carga(ejemplo, bombilla, bomba de agua,etc). La terminal de relés son COM, NO y NC (Común, Normalmente Abierto y Normalmente Cerrado respectivamente) están en la terminal de tornillo,
Información Adicional:
Cambio del tiempo de retardo
- En caso de que se requiera ajustar el tiempo de encendido del dispositivo a controlar por el relevador hay dos formas:
- Aproximadamente cada 3 vueltas equivale a un segundo en aumento o disminución (dependiendo el giro del trimpot) de tiempo en el encendido
Para tener tiempos mas exactos es necesario cambiar el capacitor y/o resistencia, por medio del siguiente calculo:
Por ejemplo: ¿Cuál seria el tiempo de retardo con un condensador de 100 uF y una resistencia de 100 K?
Es importante manejar valores comerciales , es decir, es mejor proponer valores del condensador y de la resistencia antes de definir un tiempo
A mayor valor del condensador o resistencia , mayor es el aumento del tiempo.
