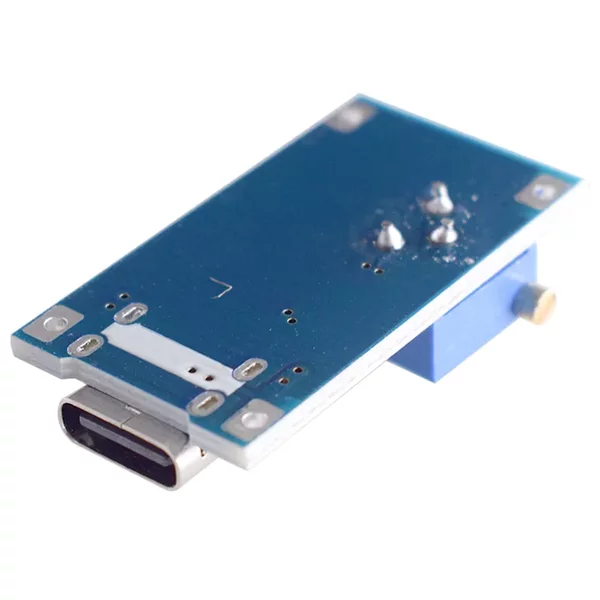

El regulador (Step Up o Boost) Mt3608 es un dispositivo electrónico que permite la regulación o conversión de voltaje de corriente directa “DC” a otro voltaje “DC” con una alta eficiencia de conversión y excelente regulación de línea y bajo voltaje de rizado. Puede tomar voltajes de entrada tan bajos como 2V y aumentar la salida hasta 28V. Puede suministrar voltaje a través del puerto tipo C.

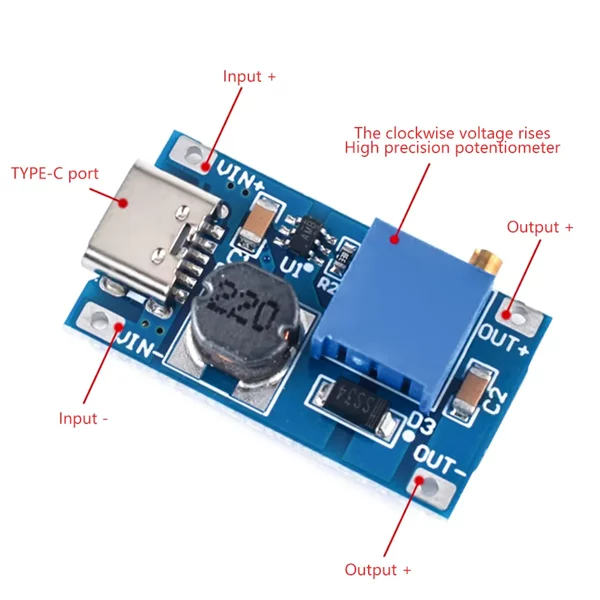

Este módulo tiene un trimpot multivuelta (potenciómetro) para ajustar el voltaje de salida. Dado que el trimpot tiene 25 vueltas de ajuste, puede ajustar fácilmente la salida del módulo exactamente al voltaje que necesites, pero la corriente de salida sera menor en comparación con la corriente de entrada. Como se trata de un convertidor elevador, el voltaje de salida debe ser mayor que el voltaje de entrada suministrado.
El MT3608 tiene como función entregar un voltaje de salida constante superior al voltaje de entrada frente a variaciones del voltaje de entrada o de carga. Soporta corrientes de salida de hasta 2A, voltaje de entrada entre 2V a 24V y voltaje de salida entre 5V a 28V. El voltaje de salida es ajustable mediante el potenciómetro multivuelta que viene integrado en el mismo modulo. Este modulo MT3608 con micro usb incluye bloqueo por bajo voltaje, limitación de corriente y protección contra sobrecarga térmica.
Especificaciones:
- Tipo: Regulador de voltaje Step-Up
- Serie: Mt3608
- Pines: 4 (VIN-, VIN+, OUT- y OUT+)
- Voltaje de entrada: 2V a 24V DC
- Voltaje de salida: 5V a 28V DC (Regulable por trimmer)
- Corriente de salida: 2A máx. (Se recomienda usar un disipador para corrientes mayores a 1.5A)
- Potencia de salida: 6W
- Eficiencia de conversión: 93% máx.
- Frecuencia de Trabajo: 1.2MHz
- Corto circuito – Protección: No
- Protección limitadora de corriente: Si (4A)
- Protección frente a inversión de polaridad: No
- Temperatura de Funcionamiento: -45°C a +85°C
