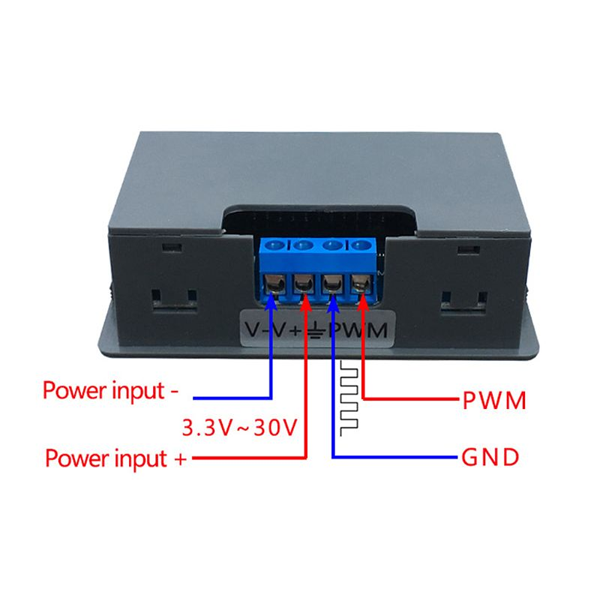

- Voltaje de funcionamiento: 3,3 ~ 30V;
- Rango de frecuencia: 1Hz ~ 150KHz;
- Precisión de frecuencia: La precisión es de aproximadamente 2% en cada rango.
- Capacidad de carga de señal: la corriente de salida puede ser de alrededor de 5 ~ 30mA;
- Amplitud de salida: la amplitud PWM es igual a la tensión de alimentación.
- Temperatura ambiente:-20 ~ + 70 °C.
- Descripción del módulo
- La salida PWM puede configurar la frecuencia y el ciclo de trabajo respectivamente.
La frecuencia se divide en cuatro áreas: Cambio automático:
- XXX (sin punto decimal): La unidad más pequeña es de 1Hz y el rango de valor es de 1Hz ~ 999Hz; La unidad mínima de.
- X. XX (punto decimal en 100 bits) es de 0,01 Khz, y el rango de valor es de 1,00 Khz ~ 9,99 Khz;
- X X.X (punto decimal en diez lugares): La unidad más pequeña es 0,1 Khz; Y el rango es 10,0 KHz ~ 99,9 KHz.
- X.X.X (punto decimal en diez bits y 100 bits): La unidad más pequeña es 1Khz; Y el rango es 1KHz ~ 150KHz.E.g. Pantalla de frecuencia: 100 indica salida PWM 100Hz pulso; 1,01 representa el pulso de salida PWM 1,01 K. 54,1 representa el pulso de salida PWM 54,1 KHz.1. 1,4 indica el pulso de salida PWM 124KHz. Ciclo de trabajo: 0 ~ 100%; Todos los ajustes se guardan mediante apagado.

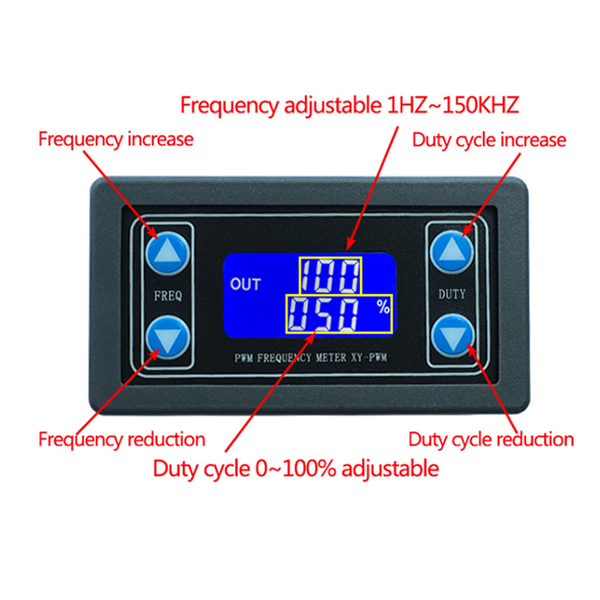

Configuración de parámetros:
- El módulo tiene cuatro teclas independientes, usadas para configurar la frecuencia y el ciclo de trabajo, soporta pulsación corta (aumentar o disminuir una unidad) y pulsación larga (aumentar o disminuir rápidamente), muy simple, ajuste los parámetros de ahorro automático, la pérdida de energía no se pierde.
Ámbito de aplicación:
- Se utiliza como generador de señal de onda cuadrada para generar señales de onda cuadrada para el desarrollo experimental.
- Se utiliza para generar señales de onda cuadrada que controlan las unidades del motor.
- Genera pulso ajustable para el uso de MCU;
- Genera pulsos ajustables para controlar los circuitos relacionados (PWM aplicaciones de regulación y regulación de velocidad).
