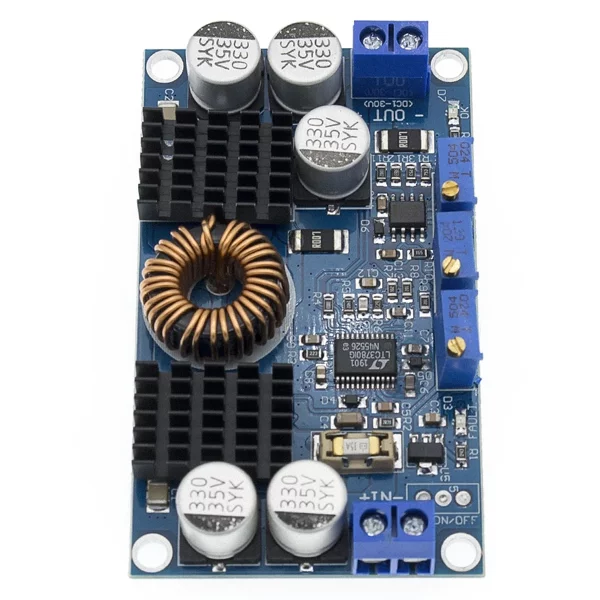

Este módulo es un suministro automático de potencia de impulso buck. Cuando el voltaje de entrada es inferior, superior o igual al voltaje de salida, el voltaje de salida puede mantenerse estable. Por ejemplo, cuando la salida está configurada en 12V y el voltaje de entrada cambia entre 5 y 32V, el voltaje de salida se mantendrá sin cambios a 12V; Hay corriente constante, voltaje constante,. Protección contra subtensión, indicación de salida e indicación de fallas. La salida tiene protección contra sobrecorriente y sobrecorriente. Protección contra voltaje y cortocircuitos; Aplicaciones pueden alcanzar todos los componentes de grado industrial; Se puede aplicar perfectamente en varias ocasiones, como carga, conducción LED de alta potencia, fuente de alimentación del equipo, fuente de alimentación del vehículo, etc.
Parámetros eléctricos:
- Voltaje de entrada: DC5-32V, el voltaje recomendado es superior a 10V.
- Voltaje de salida: DC1V-30V ajustable continuamente; Entrega predeterminada de 12V;.
- Corriente de salida: 10a (máx.) dentro de 7a durante mucho tiempo, 4a por defecto para la entrega;
- Potencia de salida: 80W a largo plazo, pico 130W, fortalece la disipación del calor si supera los 80W;
- Onda de salida: 50mV (12V a 12V, medido a 5A);
- Protección de conexión inversa de entrada: ninguna, si es necesario, conecte un diodo Schottky en serie con el terminal de entrada;
- Prevención de reflujo de salida: ninguno, Si necesita cargar, conecte un diodo Schottky en serie con la salida;
- Rango de temperatura de trabajo: -45 ~ + 85 ℃;

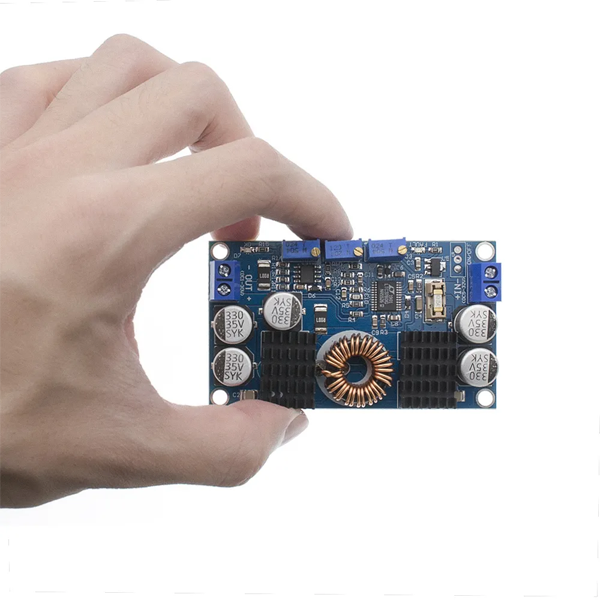

- Tamaño: 77,6*46,5*15mm (incluyendo la placa de aluminio de disipación de calor inferior);
- Protección contra cortocircuitos: Sí;

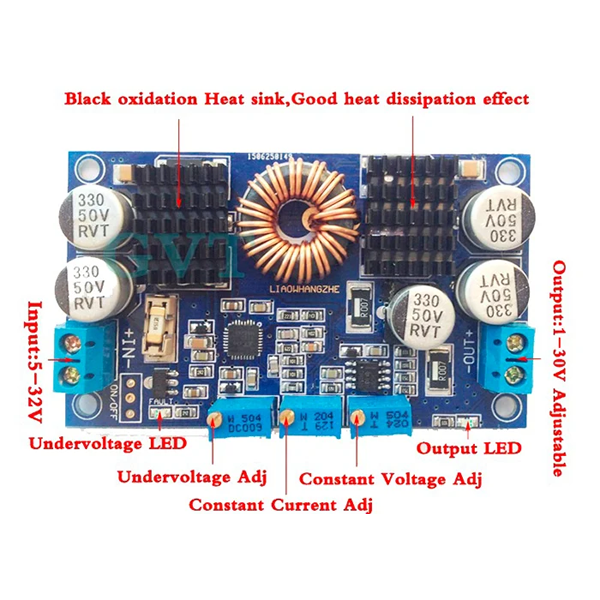

Instrucciones:
- Método de ajuste de protección contra bajo voltaje de la batería: (tome una batería de plomo-ácido de 12V para configurar la protección contra bajo voltaje de 10V y apague la salida como ejemplo)
- Ajuste la entrada y la fuente de alimentación estabilizada a 10V, ajuste el potenciómetro de protección contra subtensión (en sentido horario para aumentar, en sentido antihorario para disminuir), hasta que el indicador de Falla (luz roja) solo se ilumine, es decir, la configuración es correcta; Así que cuando la batería se descarga a 10V, Cortará automáticamente la fuente de alimentación para proteger la batería de daños.
Nota: Si no funciona con batería, puede saltar la configuración;
- Método de ajuste de voltaje de salida: Conecte la entrada a la fuente de alimentación (El voltaje es más alto que el valor de protección de bajo voltaje), la luz roja está apagada, la luz azul está encendida,. La salida está conectada a un multímetro y el potenciómetro de voltaje de salida se ajusta (en sentido horario para aumentar, en sentido antihorario para disminuir),. Hasta el voltaje requerido;
Nota: normalmente, la luz roja está apagada y la luz azul está encendida. De lo contrario, es defectuoso. Protección de bajo voltaje de entrada, protección contra sobrecorriente de salida, protección contra cortocircuitos de salida, retire la falla y vuelva a encender.
- Método de ajuste de la corriente de salida: (tome una entrada de 12V para cargar una batería de plomo-ácido de 12V con una corriente de carga de 5A como ejemplo)
La entrada está conectada a una fuente de alimentación de 12V, y la salida está conectada a un amperímetro (el cable de prueba rojo está conectado a la salida positiva, el cable de prueba negro está conectado al negativo y la salida se corta directamente. Se recomienda utilizar un amperímetro superior a 15A para evitar la quema del seguro), ajustar el potenciómetro de corriente constante (aumento en el sentido de las agujas del reloj, invertir las disminuciones de la mano de la hora). Hasta que el amperímetro muestre el valor requerido de 5A. Retira el amperímetro y conecta la batería para cargarla normalmente.
Nota: para equipos de voltaje constante, solo es necesario configurar la corriente máxima de salida.
