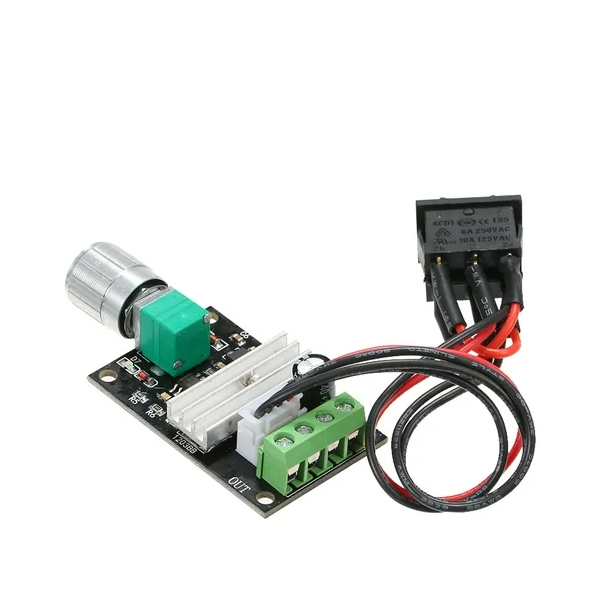

El regulador de velocidad del motor de CC 1203BB controla la velocidad de un motor de CC ajustando el ancho de pulso modulado (PWM). Proporciona una corriente continua de 3A a su motor de CC u otra carga de CC. Además, el circuito también incluye un fusible 3A, con conexión inversa de la fuente de alimentación y control de la dirección de avance o retroceso y la parada del motor de CC mediante un interruptor.
Características:
- Tamaño: 5*3,2*1,5 cm.
- El rango de potencia de entrada es de.
- Controle la dirección de avance o retroceso y la parada del motor de CC mediante un interruptor.
- Potenciómetro con función de interruptor.
- La Longitud del cable del interruptor 15cm.
Instrucciones de funcionamiento:
- Antes de intentar conectar el controlador, asegúrese de que la alimentación esté apagada.

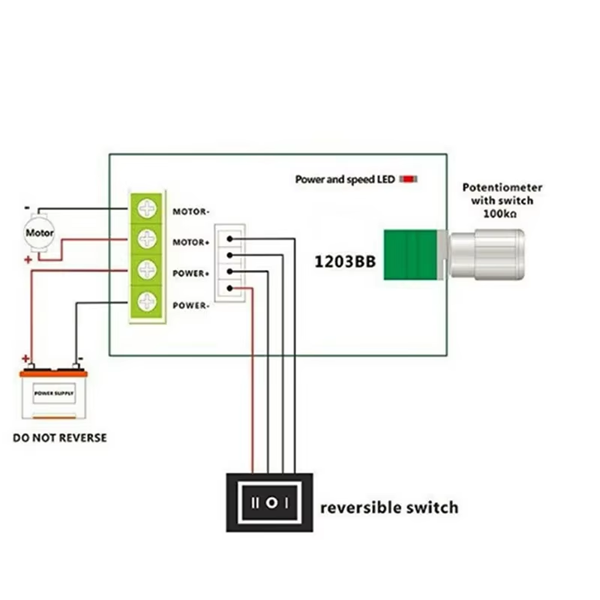

- Conecte los cables consulte el diagrama de cableado.
- Encienda la alimentación y ajuste el potenciómetro.
- El LED indica el encendido y la velocidad del motor.
Advertencia: No invierta cargas de potencia positivas y negativas. ¡Esto dañará el controlador!
