Comparador de Magnitud 4 Canales, CMOS CD4063

El CD4063BE es un comparador de magnitud de 4 bits diseñado para aplicaciones informáticas y lógicas que requieren la comparación de dos palabras de 4 bits. Este circuito lógico determina si una palabra de 4 bits (Binario o BCD) es ‘menor que,’ igual a ‘o’ mayor que  una segunda palabra de 4 bits. El CD4063B tiene ocho entradas de comparación (A3, B3, A0, B0), tres salidas (A B) y tres entradas en cascada (A B) que permiten a los diseñadores de sistemas ampliar la función del comparador a 8, 12, 16. . . 4N bits. Para palabras de más de 4 bits, el dispositivo CD4063B puede conectarse en cascada conectando las salidas del comparador menos significativo a las entradas en cascada correspondientes del comparador más significativo. Las entradas en cascada (A B) en el comparador menos significativo están conectadas a un nivel bajo, alto y bajo, respectivamente.

• Características de salida simétricas estandarizadas
• 100% probado para corriente en reposo a 20V
• Aplicaciones: Automatización y control de procesos, control de motor

Especificaciones:

• Tipo: CMOS
• Familia: CD4000
• Tipo de comparador: Magnitud
• Número de canales: 4
• Número de puntas: 8 bits
• Tensión de alimentación mínima: 3 V
• Tensión de alimentación máxima: 18 V
• Temperatura mínima de funcionamiento: -55 º C
• Temperatura máxima de funcionamiento: 125 º C
• Encapsulado DIP

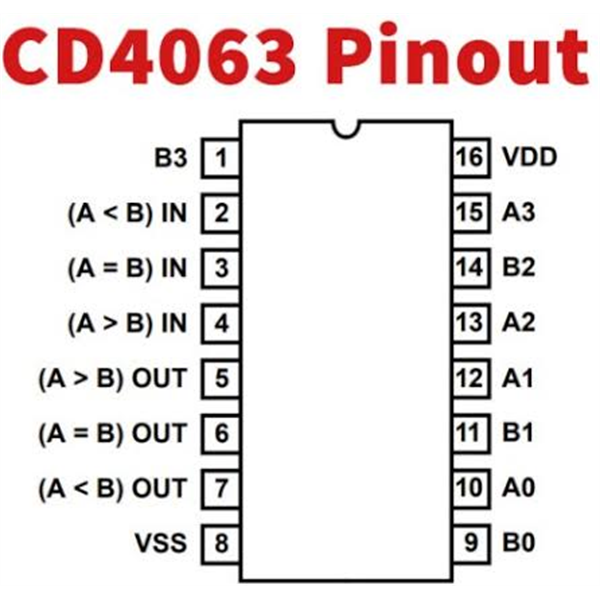

• 16 pines
