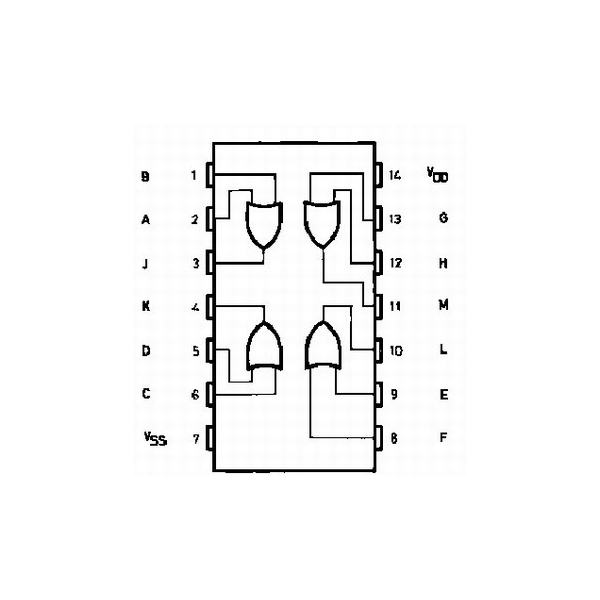

El CD4071BM es una compuerta OR de cuatro entradas CMOS. El dispositivo proporciona al diseñador del sistema la implementación directa de la función O de lógica positiva y complementa la familia existente de puertas CMOS. El dispositivo presenta características de salida simétricas estandarizadas y clasificaciones paramétricas de 5V, 10V y 15V.
- 60ns operación de velocidad media
- 100% probado para corriente en reposo a 20V
- 1μA a una corriente de entrada máxima de 18V
- 2.5V a VDD = 15V Margen de ruido
- Cumple todos los requisitos del estándar tentativo JEDEC No. 13B
- Aplicaciones: Defensa, militar y aeroespacial
Especificaciones:
- Tipo: CMOS
- Familia: CD4000
- Tipo circuito lógico: Compuerta OR
- Salida de corriente: 6.8 mA
- Número de entradas: 2
- Tensión de alimentación mínima: 3 V
- Tensión de alimentación máxima: 18 V
- temperatura de operación mínima: -55 °C
- Temperatura de operación máxima: 125 °C
- Número de pines: 14
