El comparador binario 74LS85 es un circuito integrado que compara dos valores binarios (A & B) de 4 bits, tiene tres salidas como resultado de la comparación las cuales son A>B, A<B & A=B. Las salidas dependen de la comparación realizada con las magnitudes de los valores de entrada. En caso que las magnitudes sean las mimas, el circuito integrado contiene 3 entradas adicionales cada entrada le da la prioridad a la salida de la misma por ejemplo la entrada de A>B le da prioridad a la salida A>B y así sucesivamente, esto en el único caso en donde las magnitudes de las entradas A & B sean iguales.
Detalles del comparador binario 74LS85

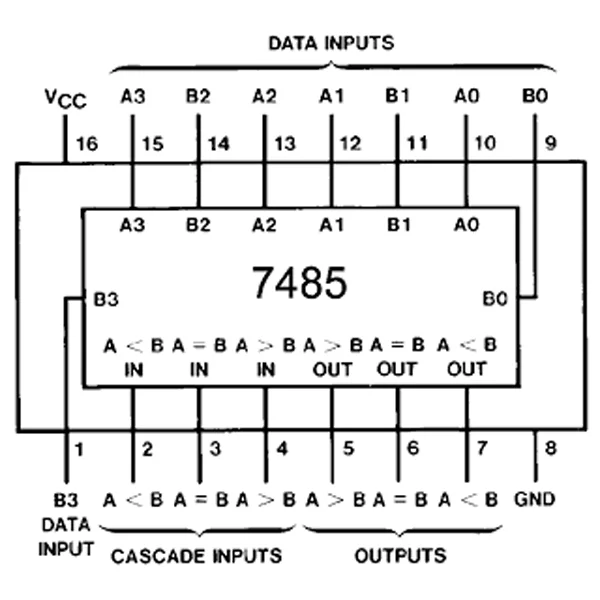

- Circuito Integrado TTL 74LS85, comparador de magnitud de 4-Bits que realiza comparación de códigos binarios rectos y códigos BCD (8-4-2-1).
- Se toman tres decisiones completamente descodificadas sobre dos palabras de 4 bits (A, B) y están disponibles externamente en tres salidas. Este dispositivo es totalmente expandible a cualquier cantidad de bits sin puertas externas. Las palabras de mayor longitud se pueden comparar conectando comparadores en cascada. Las salidas A> B, A <B y A = B de una etapa que maneja bits menos significativos se conectan a las correspondientes A> B, A <B y A = B entradas de la etapa siguiente que manejan bits más significativos. La etapa que maneja los bits menos significativos debe tener un voltaje de alto nivel aplicado a la entrada A = B. Las rutas en cascada del S85 se implementan con solo un retardo de dos puertas para reducir los tiempos generales de comparación para palabras largas. Un método alternativo de conexión en cascada que reduce aún más el tiempo de comparación se muestra en los datos de aplicación típicos.
Características:
- Comparador de magnitud de 2 números de hasta 4 bits en código binario ó BCD directo (8-4-2-1)
- Indica A>B, A=B y A<B
- Varias unidades pueden ser conectadas en cascada para comparar números de cualquier número de bits sin necesidad de otras compuertas externas
- Tecnología: TTL Low Schottky (LS)
- Voltaje de alimentación: 4.75 V a 5.25 V
- Encapsulado: DIP 16 pines
