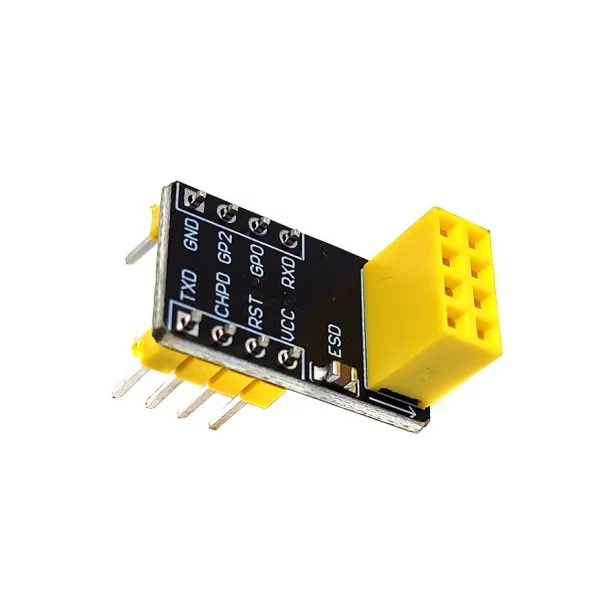

Es un adaptador de conexión rápida de módulos ESP8266 para los modelos ESP-01 y 01S, para realizar conexiones rápidas y fáciles el protoboard´s. Este adaptador tiene un su PCB header´s de 2×4 pre soldado para conectar los módulos ESP, un capacitor cerámico de 0.2uF y también incluye 2 header macho de 1×4, estos header no vienen soldados ya que es DIY de nominado en sus siglas en ingles “Do it yourself” que te permitirá soldar tú mismo los header´s.
Sirve para crear conexiones rápidas en protoboard´s para proyectos con módulos ESP8266 y así facilitar las conexiones de los pines para poder realizar su configuración mínima de funcionamiento o realizar conexiones con otros microcontroladores o tarjetas de desarrollo. El PCB del módulo ya viene la serigrafia que indica los pines que corresponden al ESP de igual manera tiene una flecha que indica la posición para conectar de manera correcta los módulos ESP8266.
Especificaciones:
- Modelo: ESP01 Breakout
- Tipo: Adaptador ESP-01/01S
- Compatibilidad con ESP8266: ESP-01 y ESP-01S
- Adaptador UART
- Dimensiones: 22mm x 13mm x 10mm

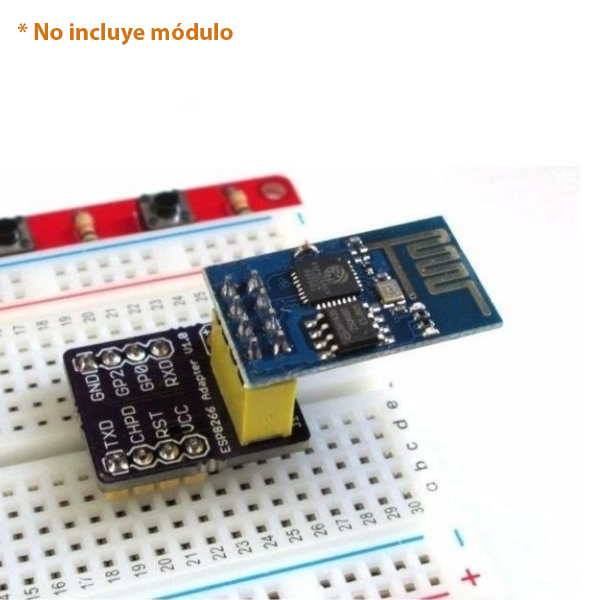

*Nota: Este adaptador no incluye el ESP-01S
Ventajas de este adaptador:
- Facilitará realizar pruebas y proyectos con el módulo wifi esp-01/esp-01s, esp-01/esp-01s.
- Ayudará a realizar prototipos con esp-01/esp-01s con la utilización de protoboard´s

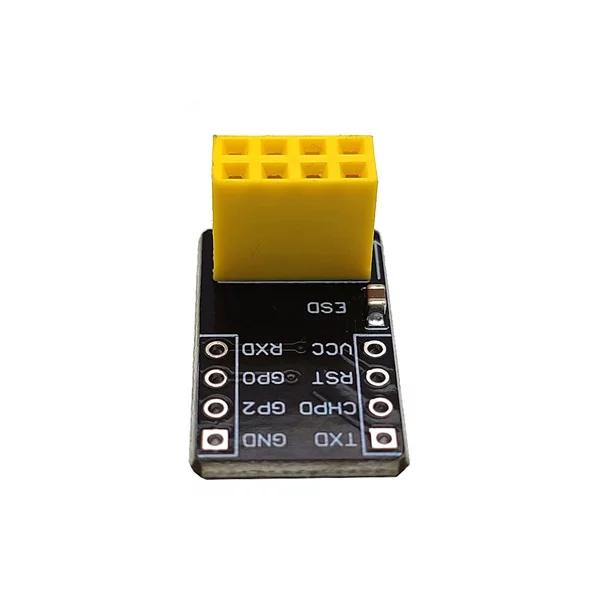

- En el PCB viene visiblemente el Pinout en la cara de la parte superior
- Incluye un capacitor de 0.2µf para el esp-01/esp-01s
