Sensor Ultrasónico HC-SR04

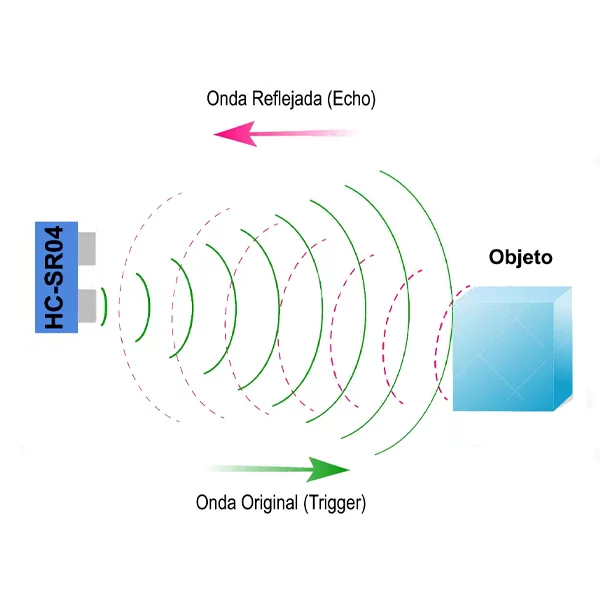

0El sensor ultrasonico HC-SR04 que sirve para medir distancias por medio de sus dos transductores: un micrófono y altavoz. Genera pulsos de alta frecuencia( no perceptible por el ser humano) que rebota en los objetos cercanos y es reflejado hacia el sensor, que es captado por un micrófono. Son sensores económicos y fácil de usar.

El sensor mide el tiempo entre el envió y recepción de un pulso sonoro. Usando el Trigger para al menos 10 us de señal de alto nivel, enviado automáticamente ocho pulsos a 40 kHz y detecta si hay una señal de pulso de regreso.

SI la señal regresa, a través de un nivel alto, el tiempo de salida del Trigger de alta salida es el tiempo desde el envío de ultrasonidos hasta el retorno y captado en Echo.

Especificaciones:

• Tipo: Sensor Ultrasónico
• Modelo: HC-SR04
• Dimensiones: 45 mm x 20 mm x 15 mm
• Voltaje de funcionamiento: + 5V DC
• Corriente de alimentación: 15 mA
• Rango de medición: 2 cm a 400 cm (a 4 m  considerar que puede haber poca sensibilidad del dispositivo)
• Frecuencia de trabajo: 40 KHz
• Ángulo de medición efectivo: < 15º
• Ángulo de medición: 30º
• Precisión: +- 3mm
• Duración mínima del pulso de disparo (nivel TTL): 10 μs
• Duración del pulso eco de salida (nivel TTL): 100-25000 μs
• Tiempo mínimo de espera entre una medida y el inicio de otra 20 ms
• Peso:10 g

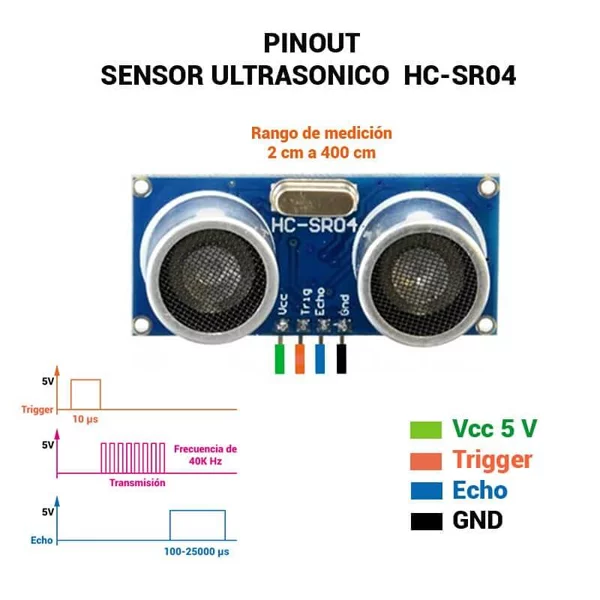

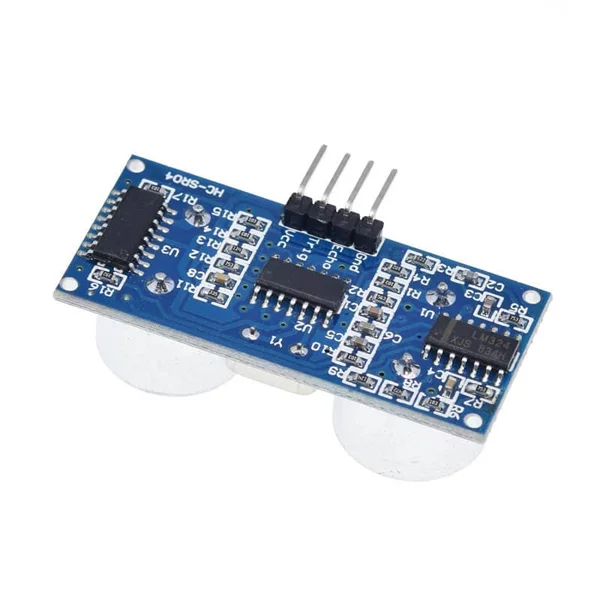

 Pines:

• Vcc: 5 DC
• Trigger: Input, disparo del ultrasonido
• Echo: Output, repetición del ultrasonido o receptor
• GND
