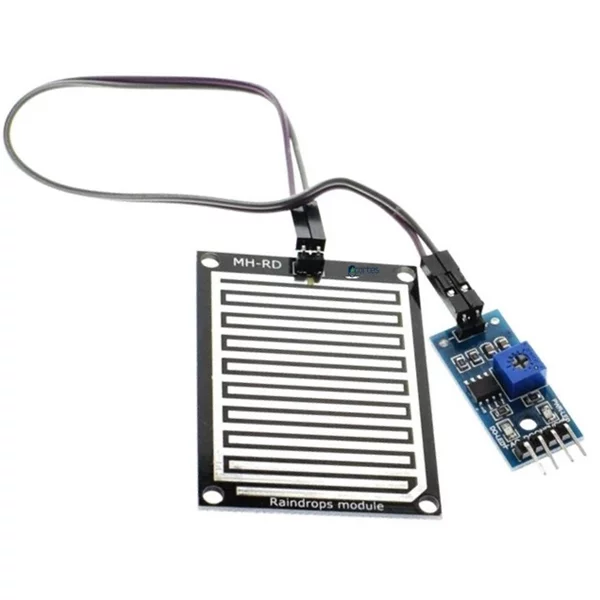

Este sensor permite detectar agua a través de gotas de lluvia, rocio, etc. Cuenta con un PCB en cuya superficie se depositan las gotas de agua. El funcionamiento se basa en medir los cambios de conductividad eléctrica que ocurren al existir líquidos en la superficie del elemento sensor.
En una placa independiente se ubica un comparador analógico que actúa como acondicionador de señal, entregando finalmente una señal digital apta para cualquier microcontrolador. El sensor de gotas de lluvia puede ser utilizado en invernaderos, jardines, acuarios, alarmas de humedad y otros proyectos que requieren sensado de gotas de agua.
Características:
- Dimensión de la placa PCB: 3.2cmX1.4cm
- Voltaje: 3.3V ~ 5V
- La salida en la forma: salidas de conmutación digital (0 y 1) y salida de voltaje AO analógica
- La salida del comparador, señal limpia, buena forma de onda, capacidad de conducción es fuerte, por más de 15 mA
- El sensor Utiliza una PCB de alta calidad, con un área de 5.5 * 4.0cm, niquelado y con superficie a prueba de oxidación. Cuenta con una gran conductividad eléctrica y tiempo de vida con un rendimiento superior.
- Un agujero de perno fijo para una fácil instalación
- La sensibilidad se puede ajustar a través de un potenciómetro.
- Comparador ancho de voltaje LM393

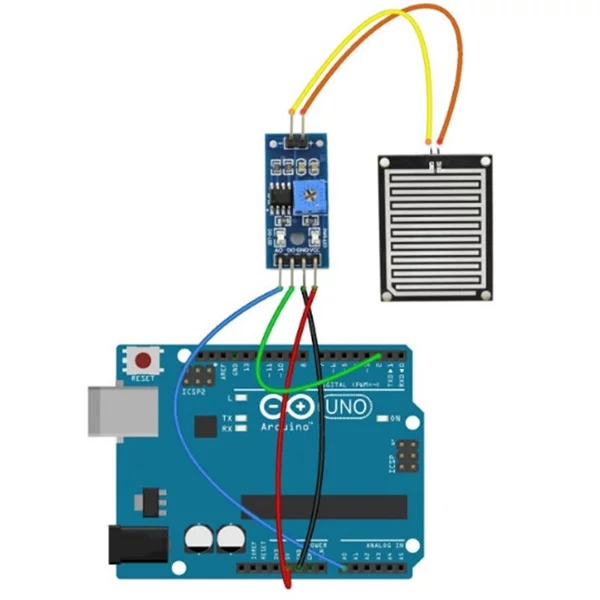

Conexiones:
- VCC: fuente de alimentación positiva (3-5V)
- GND: fuente de alimentación negativa
- DO: salida de señal de conmutación TTL
- AO: salida de señal analógica
