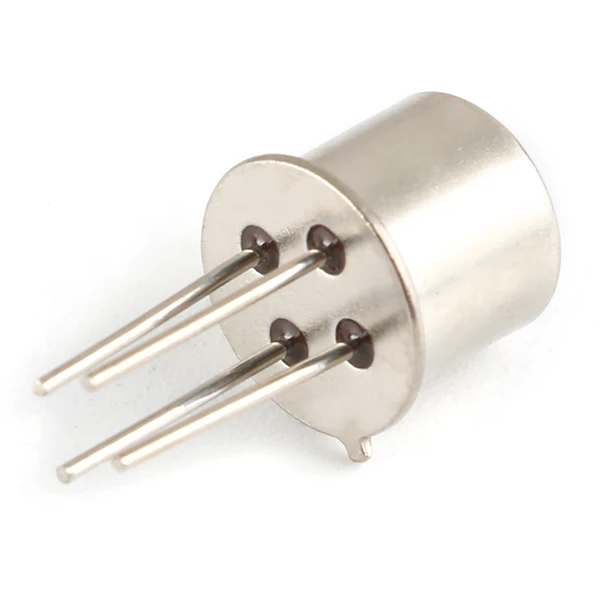

El Sensor de gas combustible utiliza un proceso de fabricación de película gruesa multicapa en miniatura

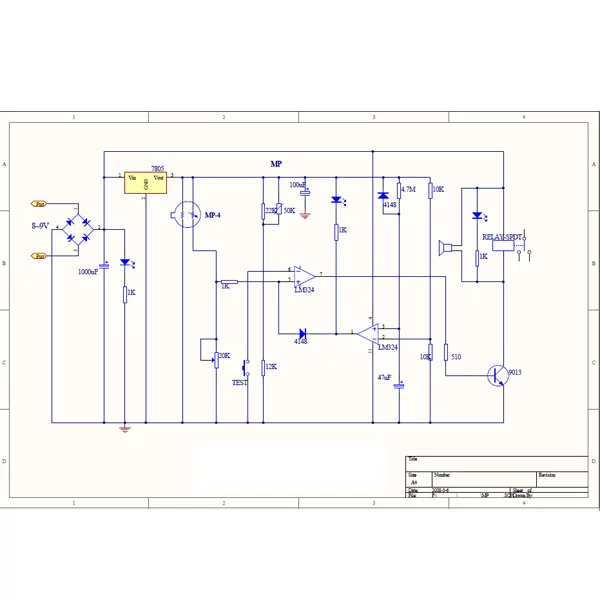

Un calentador y una capa de detección de gas semiconductor de óxido metálico se forman respectivamente en ambos lados del sustrato cerámico de Al2O3, y se empaquetan en una caja de metal. La conductividad del sensor cambia cuando se detecta un gas en el aire ambiente. Cuanto mayor sea la concentración del gas, mayor será la conductividad del sensor. Este cambio en la conductividad puede convertirse en una señal de salida correspondiente a la concentración de gas usando un circuito simple.
Características:
- Este producto tiene una buena sensibilidad al metano en un amplio rango de concentración, y tiene las ventajas de una fuerte capacidad antiinterferencia, bajo consumo de energía, recuperación de respuesta rápida, buena estabilidad, larga vida útil, bajo costo y circuito de conducción simple.
Aplicación:
- Dispositivo de monitoreo de fugas de gas combustible, sistema de detección de incendios/seguridad para uso doméstico, de fábrica y comercial.
- Alarma de fuga de gas combustible, detector de fugas de gas.
Parámetro:
- Gas de detección: metano, gas natural, biogás
- Concentración de detección: 300 ~ 10000ppm (metano, gas natural)
- Voltaje de bucle VC: ≤ 24V CC
- Voltaje de calefacción VH: 5,0 V ± 0,1 V CA o CC
- Resistencia de carga RL: ajustable
- Resistencia de calentamiento RH: 85Ω ± 15Ω (temperatura ambiente)
- Consumo de energía de calefacción PH : ≤ 350mW
- Resistencia corporal sensible RS: 1KΩ ~ 20KΩ (en 5000ppm metano)
- Sensibilidad S : Rs (en el aire) / Rs (en 5000ppm de metano) ≥ 5
- Pendiente de concentración α: ≤ 0,6 (R5000ppm/R1000ppm metano)
- Temperatura, humedad: 20 °C ± 2 °C; 55% ± 5% RH
- Circuito de prueba estándar: VC: 5,0 V ± 0,1 V; VH: 5,0 V ± 0,1 V
- Tiempo de calentamiento: no menos de 48 horas
- Concentración de oxígeno: 21% (no menos de 18%, (la concentración de oxígeno afectará el valor inicial del sensor, sensibilidad y repetibilidad, uso a baja concentración de oxígeno)
