Frecuencia cardiaca. Posee dos Leds: un led rojo (660nm) y un led infrarrojo (920nm), un fotodetector, óptica especializada, filtro de luz ambiental entre 50 y 60Hz, y un conversor ADC delta sigma de 16 bits y de hasta 1000 muestras por segundo. Además posee un sensor de temperatura interno para compensar los efectos de la temperatura en la medición.
El MAX30100 necesita de dos voltaje para funcionar: 1.8V y 3.3V, por lo que este módulo incluye ambos reguladores de voltaje en placa, de ese modo solo se necesita una fuente de 5V para la alimentación. Su consumo de corriente es mínimo, por lo que es ideal para aplicaciones portátiles. Puede ser utilizado en equipos de monitoreo médico, asistentes de estado físico y wearables en general.
Especificaciones:
- Voltaje de Operación: 5V DC
- Regulador de voltaje de 3.3V y 1.8V en placa
- Led rojo de 660nm
- Led infrarrojo de 920nm
- Filtro de luz entre 50 y 60Hz
- Protocolo de comunicación: I2C
- ADC delta sigma de hasta 16 bits
- Temperatura de trabajo: -40°C hasta +85°C

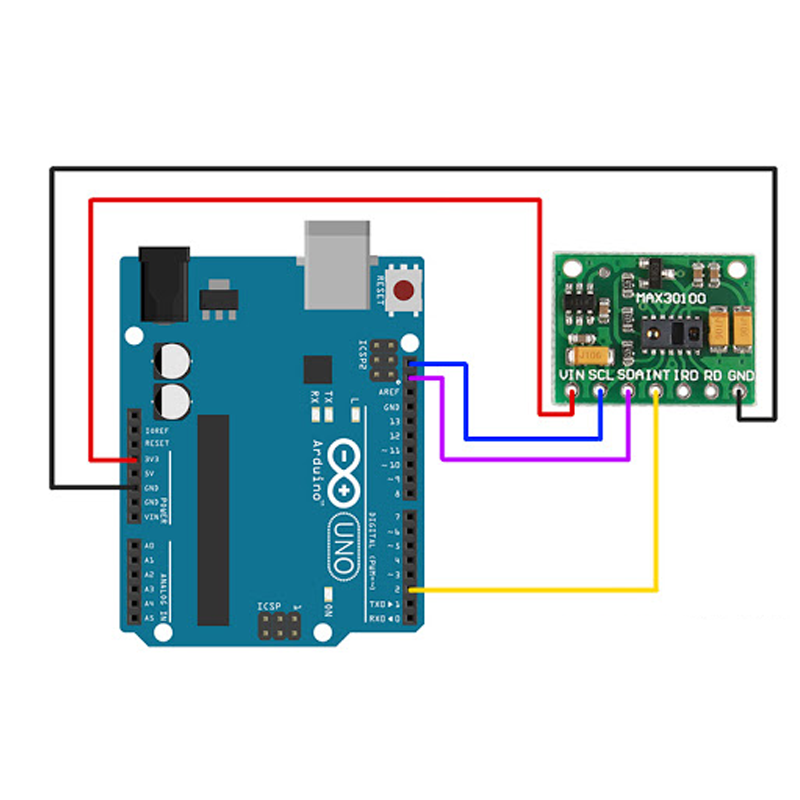

Conexión:
- VIN: 5V DC
- SCL: I2C CLOCK
- SDA: I2C DATA
- INT: Interrupción, activo a estado bajo
- IRD: cátodo led infrarrojo (No conectar)
- RD: cátodo led rojo (No conectar)
- GND: 0V
