- El Sensor de Corriente ACS712 soporta mediciones de corriente de hasta 20 A en AC o DC. Internamente trabaja con un sensor de efecto Hall que detecta el campo magnético surgido de el paso de la corriente por un alambre de cobre interno y convirtiendo este campo en un voltaje variable. Esto significa que a mayor cantidad de corriente que tengamos, mayor voltaje vamos a tener en un pin.

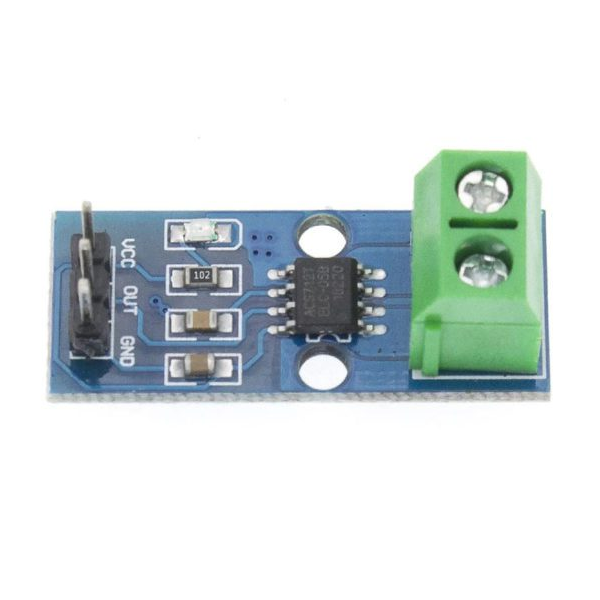

- Es ideal para proyectos mecatrónicos ya sea en ambientes industriales o comerciales, el módulo es de fácil conexión ya que traen una bornera para conectar la línea que queremos medir y 3 pines más, dos para conectar la alimentación y un pin para la salida analógica.
Especificaciones:
- Modelo: ACS712ELCTR-30A-T
- Sensor de corriente: ACS712
- Voltaje de Trabajo: 5V
- Rango Máximo: (+/-) 20 A
- Salida análoga: 100mV/A
- Salida cuando no detecta corriente: 2 VCC
- Sensibilidad: 66 mV/A
- Resistencia interna: 1.2 mΩ
- Indicador: LED
- Mínimo voltaje de aislamiento entre pines 1-4 a pines 5-8: 2.1 kVRM
- Dimensiones: 31mm x 13mm x 11.8 mm
