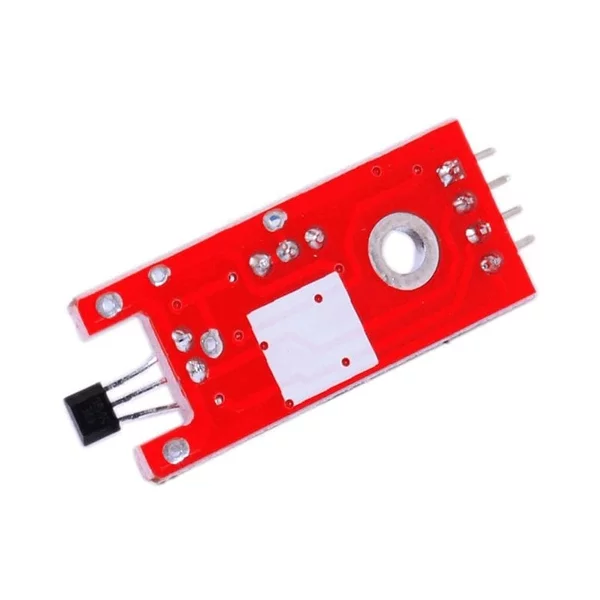

El módulo KY-024 Sensor de Campo Magnético Lineal se activa cuando detecta un campo magnético proveniente de un imán natural o de algún material ferromagnético, sus principales partes son un potenciómetro para ajustar la sensibilidad y un sensor de Efecto Hall Lineal. Así mismo en su salida los da como resultado señales analógicas y digitales.

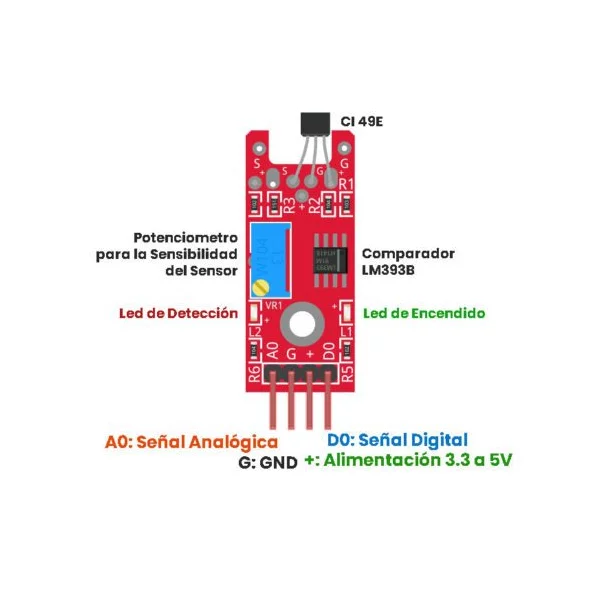

El sensor de campo magnético se compone de un circuito integrado 49E, comparador voltaje LM393, dos leds, seis resistencias y un header macho de ángulo de 4 pines.
Una aplicación típica del Sensor de Campo Magnético KY-024 es que se puede utilizar para el realizar el cálculo de la velocidad de un mecanismo en rotación o como un interruptor de proximidad. También hay sensores de tipo interruptor, que están limitados a solo intervenir para alcanzar un umbral de intensidad (ver KY003) y, por lo tanto, proporcionan solo un estado de encendido / apagado de salida.
Especificaciones:
- Voltaje de alimentación: 3.3 a 5 V
- Comparador de salida de corriente: 16 mA
- Tipo de Salida: Digital y Analógica
- Temperatura de operación: – 40 °C a 85 °C
- Dimensiones: 40mm x 26mm x 32 mm
