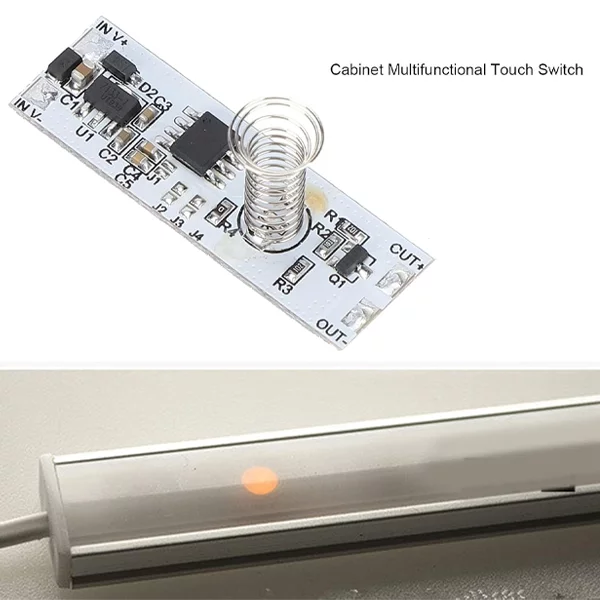

Este producto es un módulo de detección táctil multifunción, que es un módulo de circuito integrado diseñado para la interfaz táctil humana. Este módulo se puede utilizar para reemplazar los botones táctiles de luz mecánica para lograr el control del Interruptor táctil y el ajuste del brillo de las luces LED. El circuito de diseño del módulo puede superar automáticamente todo tipo de interferencias causadas por la temperatura ambiente, la humedad, los restos de la superficie, etc., y evitar diferencias clave causadas por errores de resistencia y capacitancia.
Caracteristicas:
- Voltaje de entrada: (12V recomendado)
- Voltaje de salida: igual al voltaje de entrada
- Potencia de carga: 72W (MAX)
- Corriente de carga: Resistencia 3A (MAX)
- Corriente de espera: 10-15mA
- Consumo de energía en espera: aproximadamente igual a 0,01 W
- Temperatura de trabajo: -25C-85 °C
- Frecuencia de salida: 32KHZ

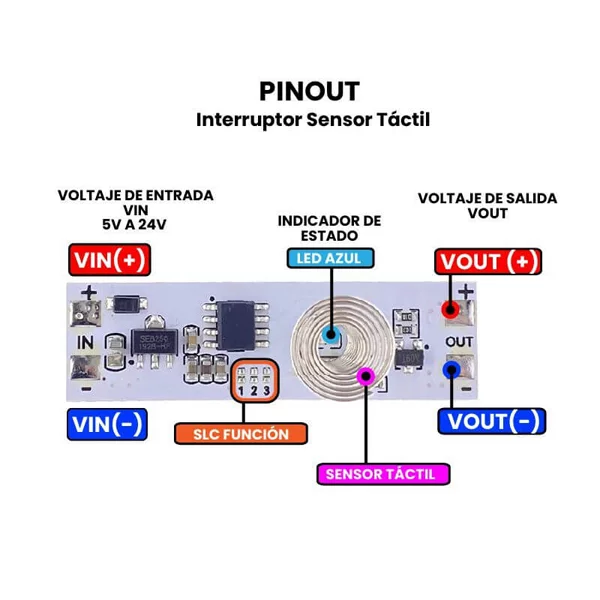

Descripción de la interfaz:
- IN +: entrada +
- IN-: entrada-
- OUT +: salida +
- OUT-: Salida-
Precauciones:
- El voltaje de entrada no puede ser inferior a 5V o superior a 24V
- La W potencia de carga no puede ser superior a 72, de lo contrario habrá inducción y la carga no funcionará
- No invierta la entrada y la salida, IN es la entrada, OUT es la salida, de lo contrario quemará el circuito
- No conecte los polos positivo y negativo de la entrada y la salida, de lo contrario se quemará el circuito

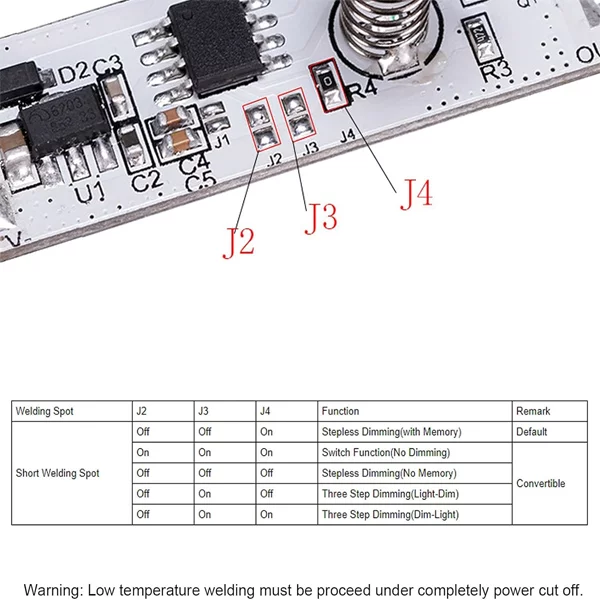

- La almohadilla flotante predeterminada es de nivel alto 1. La almohadilla en cortocircuito es de nivel bajo 0;
- La memoria de brillo no se refiere a la memoria de apagado, sino al módulo. Después del encendido, el proceso del Interruptor táctil tiene memoria de brillo; cuando el módulo está apagado, el brillo volverá al estado predeterminado
