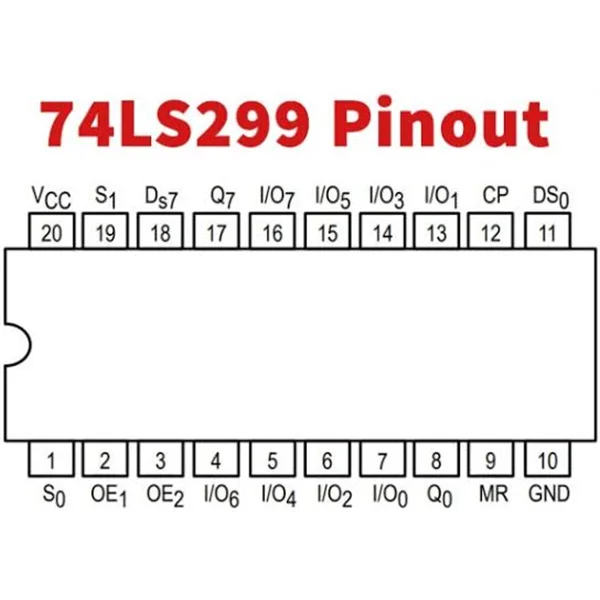

Registro de Almacenamiento/Desplazamiento con Salidas de Tres Estados, TTL 74LS299

El 74299 es un registro universal de desplazamiento/almacenamiento de 8 bits con salidas de tres estados. Ofrece cuatro modos de operación: retención (almacenamiento), desplazamiento a la izquierda, desplazamiento a la derecha y carga de datos. El circuito integrado 74LS399 tiene un amplio rango de voltaje y condiciones de funcionamiento, ofrece diversas funciones como protección ESD y protección contra sobrecarga térmica, y se interconecta directamente con CMOS, NMOS y TTL. La salida del circuito integrado siempre es TTL, lo que facilita su integración con otros dispositivos y microcontroladores TTL.

Características:

• Bits (#): 8
• Familia tecnológica: LS
• VCC (Min) (V): 4,75
• VCC (máx.) (V): 5,25
• Tipo de entrada: TTL
• Tipo de salida: TTL
• LIO (máx.) (mA): 24
• IOH (máx.) (mA): -2,6
• Entradas/salidas multiplexadas para retención de datos, desplazamiento a la derecha, desplazamiento a la izquierda y carga de datos.
• Funciona con salidas habilitadas o con alta impedancia.
• E/S común para un número reducido de pines
• Cuatro modos de funcionamiento: Desplazamiento a la izquierda, Desplazamiento a la derecha, Cargar y Almacenar
• Entrada serie Shift Right y entrada serie Shift Left separadas para una fácil conexión en cascada.
• Las salidas de tres estados controlan directamente las líneas de bus.
• Se puede conectar en cascada para longitudes de palabra de N bits.
• Voltajes de conmutación TTL estándar

Aplicaciones:

• Circuitos de generación de secuencias
• Circuitos de desfragmentación de memoria utilizados en la reparación de sistemas
