Probador Digital de Electrónicos, Diodo, Triodo, Condensador, MOSFET, Resistencia de Inducción, LCR, ESR

Probador Digital de Electrónicos, Diodo, Triodo, Condensador, MOSFET, Resistencia de Inducción, LCR, ESR

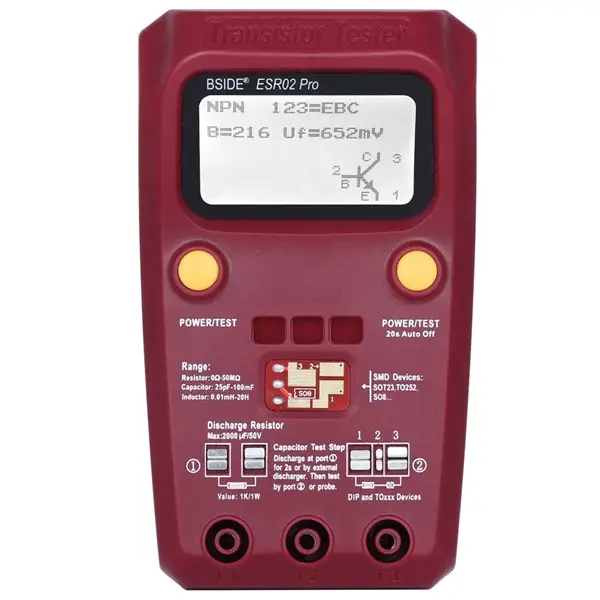

Este instrumento es un instrumento desarrollado para ingenieros electrónicos, desarrolladores, reparación electrónica, plantas de producción y entusiastas.

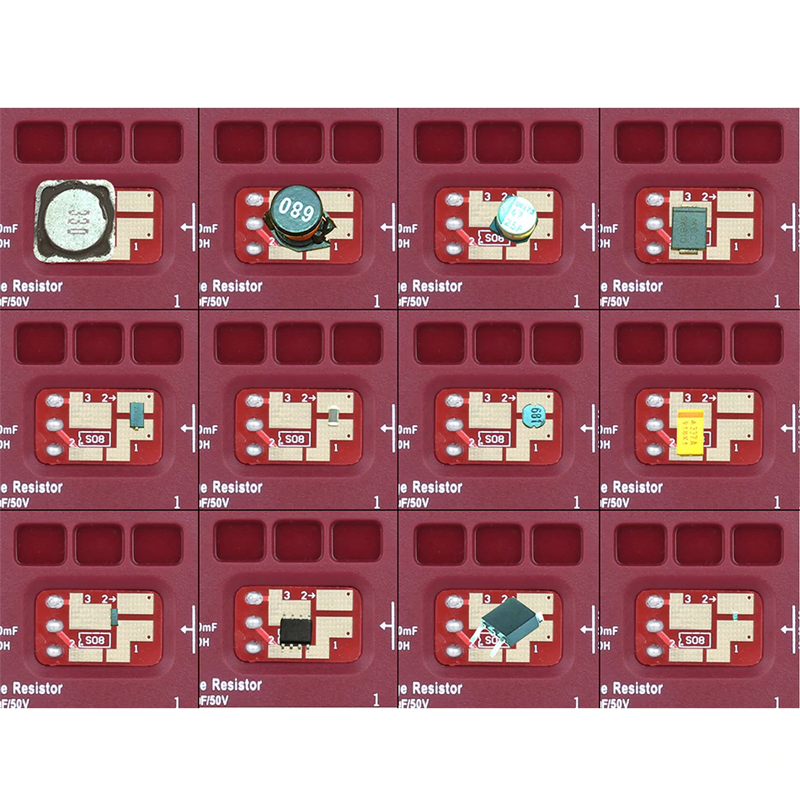

Es muy fácil probar dispositivos plug-in y SMD, también puede probar diferentes tipos de diodos,Triodos, tiristores, MOSFET, permite analizar el tipo de dispositivo, la polaridad del pin, El HFE de salida, el voltaje de la válvula, La capacitancia de unión del FET.

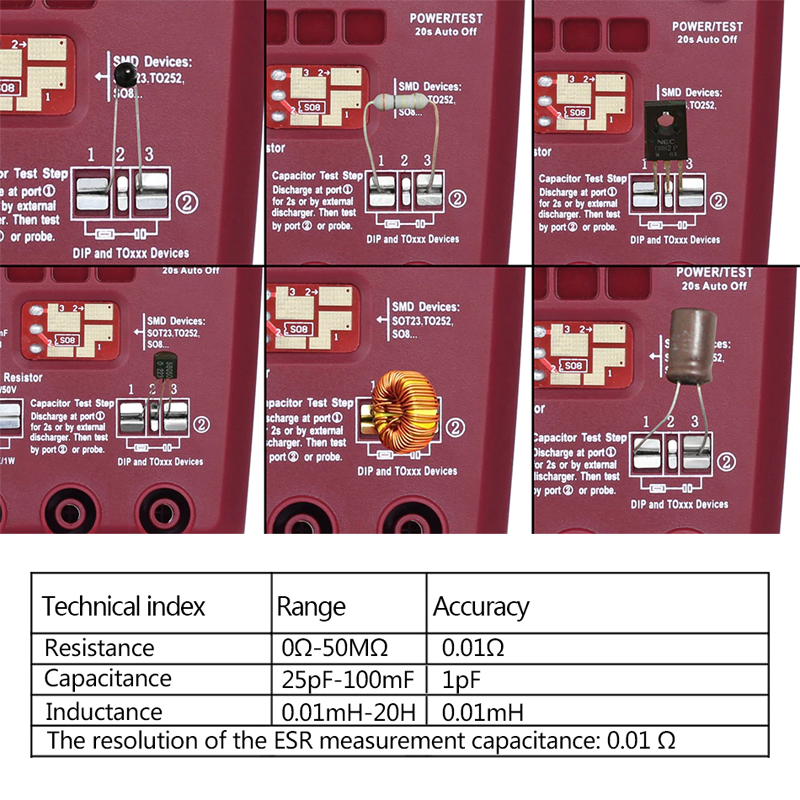

Parámetros:

• ¡Resistencia: 0Ω-50MΩ! ¡Resolución: 0.01Ω!
• ¡Capacitancia: 25pf-100mf! ¡Resolución: 1pf!
• Inductancia: 0,01 mH-20 H ¡Resolución: 0.01mH!
• Medición de capacitancia resolución ESR: 0,01Ω

Cosas a tener en cuenta:

• Antes de probar el condensador, asegúrese de descargarlo, de lo contrario puede dañar el circuito interno.

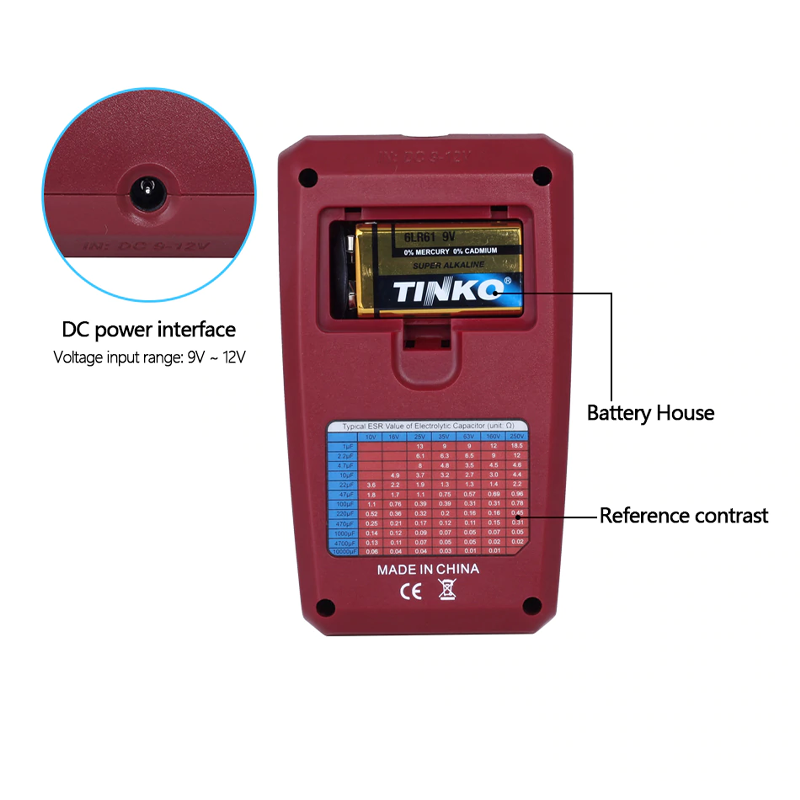

• Si usa suministro de CC, elija un adaptador de CC de 9 V a 12 V (incluidos 9 V y 12 V).
• Se puede alimentar con una batería de 9 V 6LR61, cuando la batería esté por debajo de 6 V, reemplaza una nueva.

Instrucciones de uso:

• Pulse “POWER/TEST” para encender e iniciar una prueba, esta tecla puede repetir varias mediciones, apagado automático 20 segundos después de la medición.
• Proporciona tres tipos de enchufes, cada enchufe pin 1, pin 2 y pin 3 están conectados.
• Hay una tabla “Valor ESR típico del condensador electrolítico” en la parte posterior, es solo para guía, estos son el valor típico para el condensador electrolítico de grado estándar a temperatura ambiente.

Calibración:

Corta el pin DE PRUEBA 1, 2, 3 juntos y presiona el botón “POWER/test”, luego la pantalla indica que debe entrar en calibración, presiona el botón de nuevo en 2 segundos para confirmarlo.En unos segundos, la pantalla solicita el lanzamiento del pin 1, 2, 3, liberarlos y esperar a que finis de calibración.
