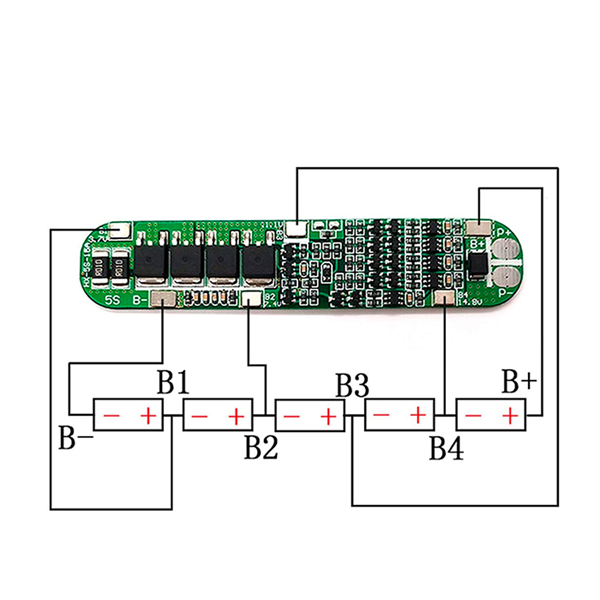

- Esta placa es 5 cuerdas 3,7 V/4,2 V Placa de protección de la batería de litio.
- Placa de protección de alta corriente, corriente continua de 15a.
- Placa de protección con protección contra sobrecarga, protección contra sobredescarga, protección contra sobre corriente, protección contra cortocircuitos.
- P+ P- es la abreviatura de PACK+ PACK-, es decir, la salida de polos positivos y negativos.
- B + B-es la abreviatura de batería, que es el polo positivo y negativo de la batería.
- PCB tamaño de la placa: gruesos pesados doce constelaciones-Capricornio (la cabra) colgantes charms 8.8×1 6cm/3,46×0,63″.
Parámetros detallados:
- Corriente de descarga continua: 15A (máx.)
- Corriente de descarga instantánea: 25A
Cargo:
- Voltaje de carga: 21V
- Corriente de carga: 15A (máx.)
Sobrecarga proteger:
- Detección de sobrecarga: 4,28 ± 0,05 V
- Retardo de protección: 0.5s
- Liberación de sobrecarga: 4,28 ± 0,05 V
- Protección contra sobredescarga:
- Detección de sobredescarga: 2,55 ± 0,08 V
- Retardo de detección de sobredescarga: 0,1 s
- Voltaje de liberación: 2,9 ± 0,1 V
- Protección contra cortocircuitos:
- Condición de protección: Corte de carga
- Detectar demora: 250uS
- Condición de liberación: Corte de carga
- Protección contra sobrecorriente:
- Detectar voltaje: 150mV
- Retardo de detección: 9MS
- Detección de corriente: 30 ± 3a
- Condición de liberación: Corte de carga
- Resistencia interior: ≤ 20 MΩ
Consumo:
- Corriente de funcionamiento: ≤ 30uA
- Corriente de sueño: (cuando se sobrecarga) ≤ 10uA
- Rango de temperatura de funcionamiento: -30-+ 80 °
