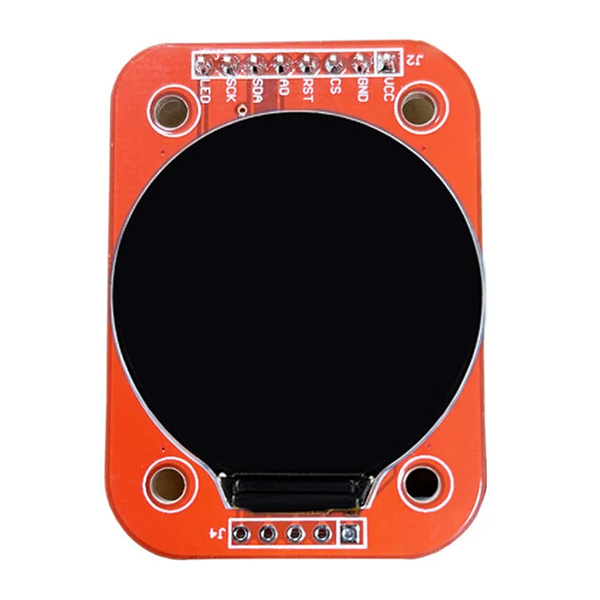

- El módulo de visualización utiliza un controlador GC9A01 para un rendimiento eficiente.
- El módulo ofrece una alta resolución, ofreciendo gráficos vívidos con un tamaño de píxel de 0.135(A)*0.135(V).
- La visualización cómoda desde cualquier ángulo está garantizada por la función IPS Round y VER TODO.
- El módulo tiene un brillo máximo de hasta 350cd / m, cómodo para el ojo.
- La pantalla está equipada con 2 luces LED blancas en paralelo que proporcionan claridad adicional para los visuales.
Especificaciones:
| Panel de vidrio | 1.28 inch |

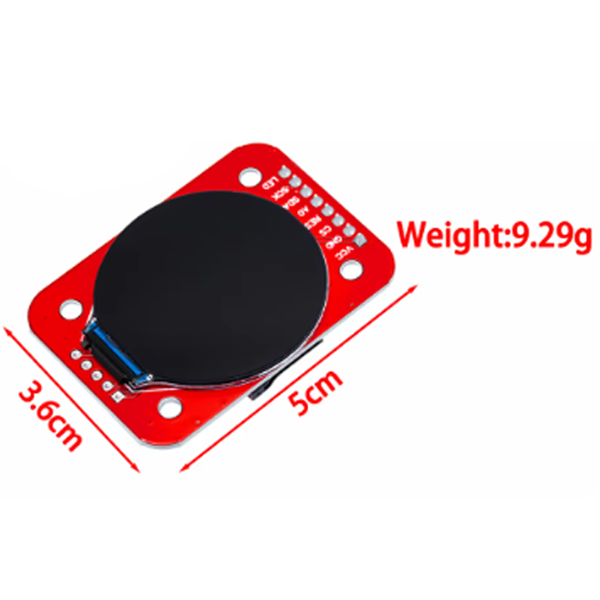

| Dimensiones | 35.6(A)*38.1(A)*1.55(P)mm |
| Tamaño de pantalla | φ32.4mm |
| Resolución | 240 RGB*240 |
| Tamaño de píxel | 0.135 (H) * 0.135 (V) |
| Modo de interfaz | SPI de 4 hilos |
| «Perspectiva» | VER TODO |
| Chip controlador | GC9A01 |
| Retroiluminación | 2 LED blancos en paralelo |
| Disposición de píxeles | Franja vertical RGB |
| Brillo LCM | 350cd/㎡ |
| Color de pantalla | 65K |
| Modo de visualización | Normalmente negro |
| Voltaje de entrada | 3,0±0,2V |
| Peso | 3.2g |
| Temperatura de funcionamiento | -20~+70°C |
| Temperatura de almacenamiento | -30~+80°C |

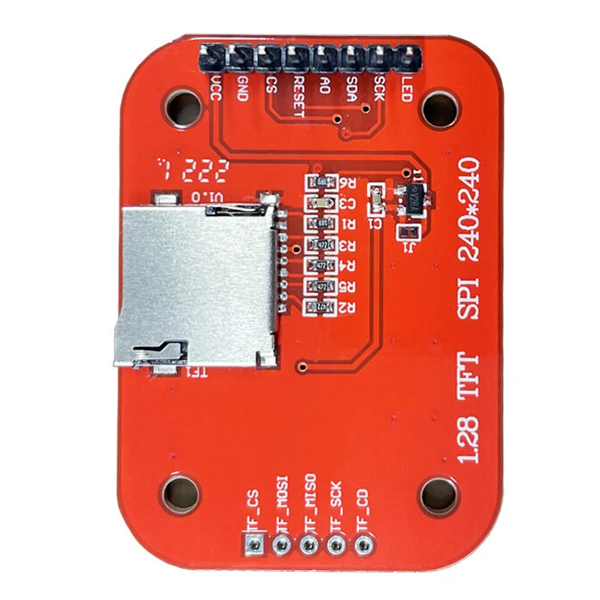

Definición de pin:
| Pin | definición de pin | Descripción de la función |
| 1 | GND | Tierra de Potencia |
| 2 | LEDK | Cátodo LED |
| 3 | LEDA | Ánodo LED |
| 4 | VDD | Fuente de alimentación para analógico |
| 5 | GND | Tierra de Potencia |
| 6 | GND | Tierra de Potencia |
| 7 | D/C | Mostrar el pin de selección de datos/comandos en la interfaz serial de 4 líneas |
| 8 | /cs | Pin de selección de chip; Activar bajo, desactivar alto. |
| 9 | SCL | Este pin se utiliza como reloj de interfaz serial |
| 10 | SDA | Pin de entrada / salida de la interfaz SPI, los datos se capturan en el flanco ascendente de la señal SCL. |
| 11 | REINICIAR | Esta señal reiniciará el dispositivo y debe aplicarse correctamente para inicializar el chip. La señal está activa en bajo. |
| 12 | GND | Tierra de Potencia |
