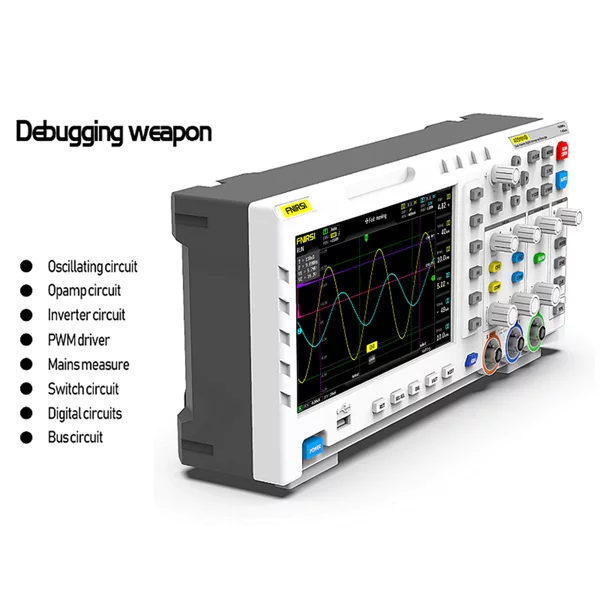

FNIRSI-1014D es un osciloscopio dos en uno y un generador de señal, la tasa de muestreo en tiempo real es 1GSa / s y con ancho de banda ana-log de 100MHz * 2, con pantalla de 7 pulgadas pantalla TFT LCD, el módulo de protección de alto voltaje integrado puede soportar un voltaje continuo de hasta 400V. Sin preocuparse por el accidente de combustión del osciloscopio causado por la sonda que no se mueve al engranaje 10x, generador de señal de función DDS incorporado y la salida de corte ori-ginal de la industria (@ 2.5vpp), todos los pasos de frecuencia de la señal son de 1Hz, admiten 14 tipos de señal de función estándar y una señal de corte personalizable, Cortar el dispositivo de salida intercepta parte o toda la parte de las señales complejas medidas por el osciloscopio como la señal de salida del generador de señal, que puede almacenar hasta 1000 señales de corte personalizadas.
Características:
- Generador de señal DDS integrado, admite 12 tipos de señal funcional.

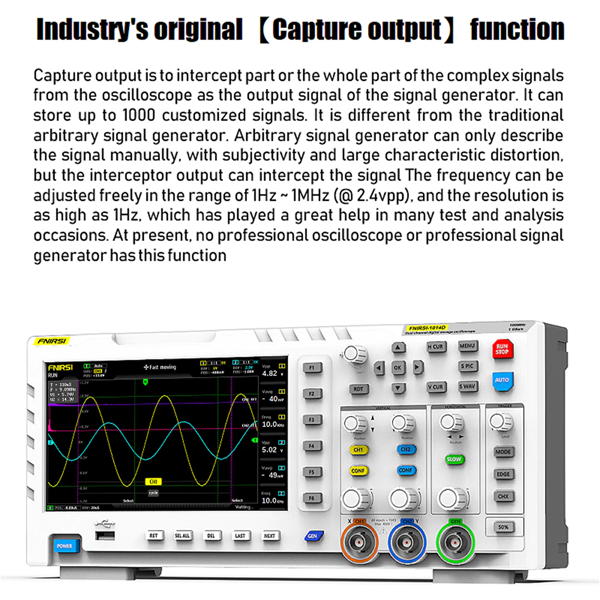

- Captura la salida función de señalización, que puede almacenar hasta 1000 señales de captura.

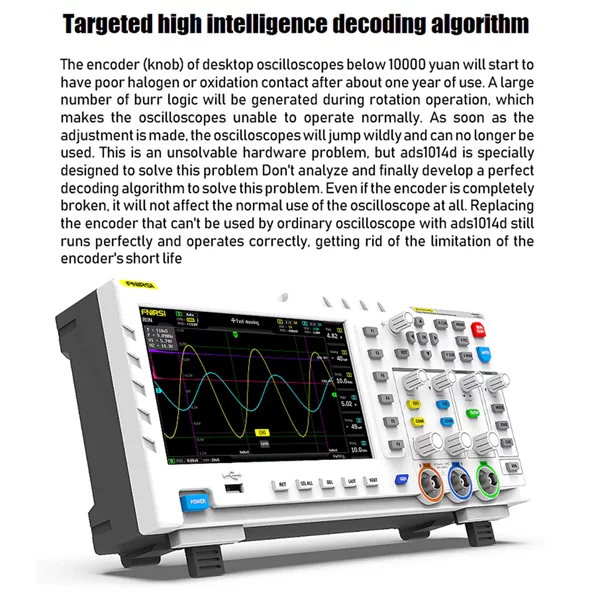

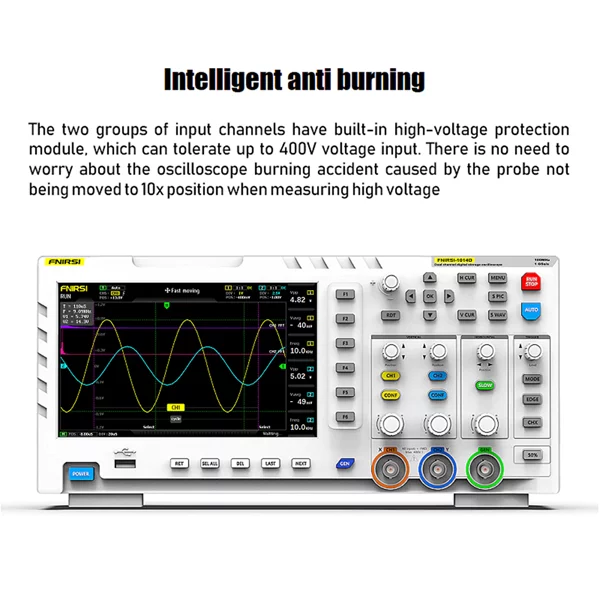

- Algoritmo de decodificación inteligente de alto nivel, el encoderlife es infinito y tiene una función inteligente antiquemaduras, 1X puede soportar hasta 400V de voltaje soportado.
- Con ancho de banda ana-log de 100MHz * 2 y frecuencia de muestreo @ 1GSa/s (1X = 5MHz, 10X = 100MHz).
- Ajuste completo de 7 pulgadas 800*480 resolución color pantalla TFT LCD con colores brillantes y alto contraste.
- Rango de voltaje de medición alta: 1X puede medir 0 ~ 40 V, 10X puede medir 0 ~ 400V.
- Medición de hasta 12 parámetros: VPP,VP,Vmax,Vmin,Vavg,Vrms, frecuente, Duty +,Duty-,Time +,Time-,Period.

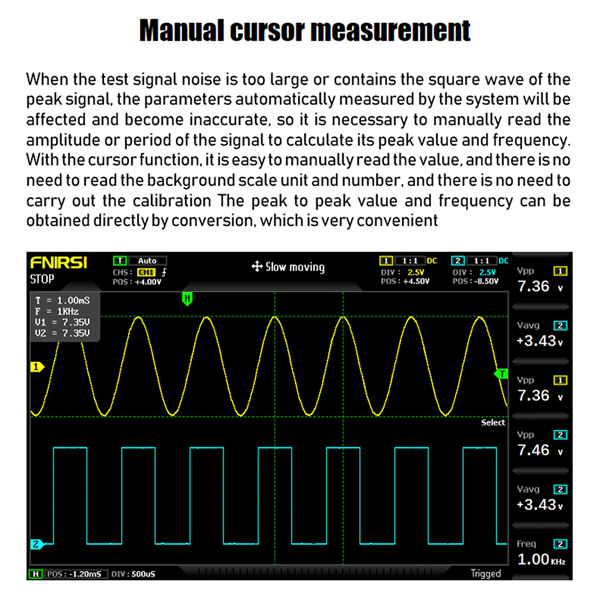

- Función de medición del Cursor: Es conveniente medir manualmente el período, la frecuencia y el voltaje.
- Función de disparo completa (única, normal, automática) y, en cualquier momento, la pantalla de forma de onda (función de pausa) es fro-zen.

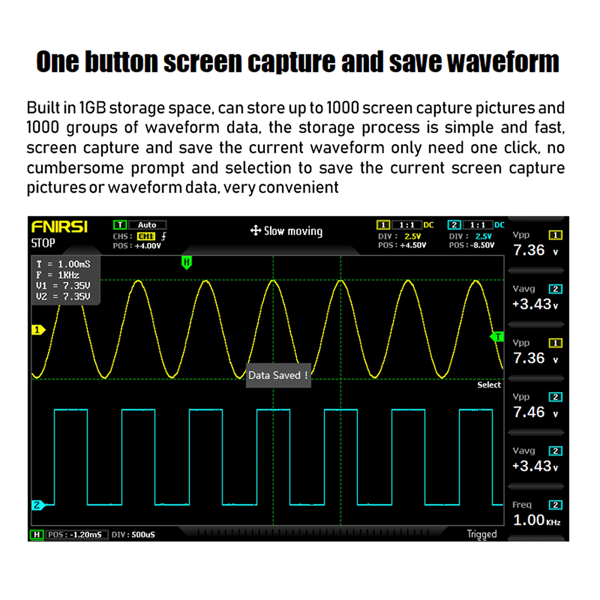

- Equipado con un botón automático de alta eficiencia y función de almacenamiento y captura de pantalla de forma de onda de un botón.
- Espacio de almacenamiento integrado de 1GB, puede almacenar hasta 1000 capturas de pantalla + 1000 conjuntos de datos de forma de onda.

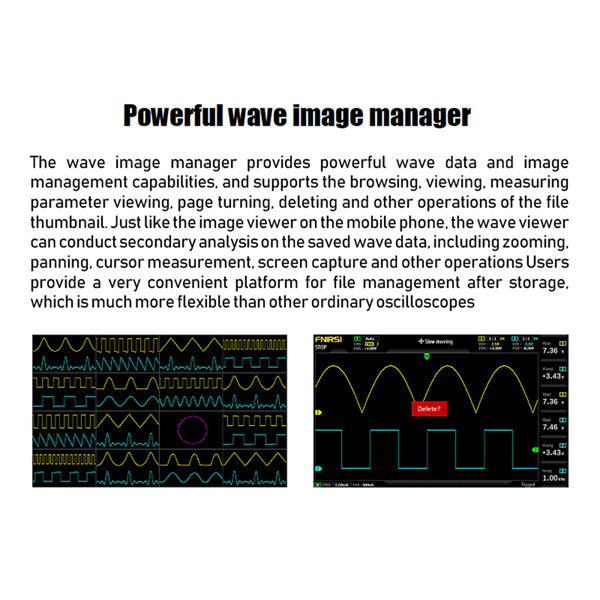

- El potente Administrador de imágenes de forma de onda admite navegación en miniatura, visualización, visualización detallada, giro de página, eliminación y zoom de forma de onda, zoom, movimiento, etc.
- Equipado con una interfaz USB, que se puede conectar a un com-puter para compartir sus capturas de pantalla con el com-puter, lo que es conveniente para el análisis secundario.

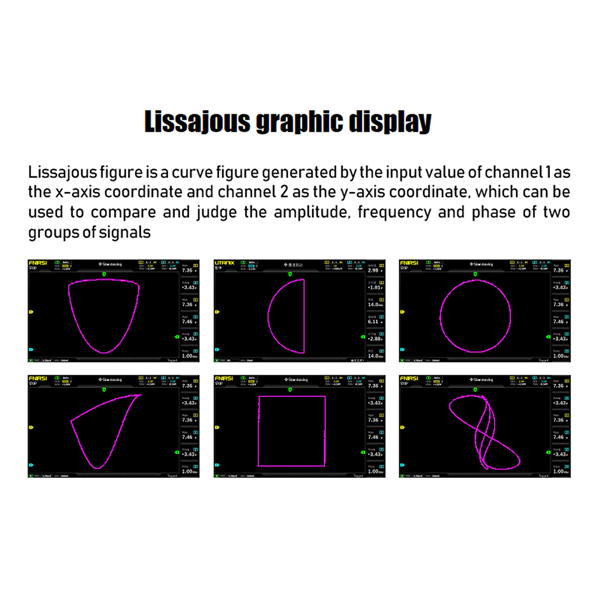

- La función de visualización gráfica de figuras Lissajous se puede utilizar para determinar la amplitud, frecuencia y contraste de fase de dos grupos de señales.
- Función de visualización FFT, puede analizar las características espectrales de la señal, tecnología de compresión de memoria, actualización de forma de onda la pantalla no parpadea.
- Con la función de ajuste de brillo de pantalla y la función de ajuste de brillo gr-id de fondo, también fácil de llevar.
Especificaciones:
- Material: ABS
- Ana-log ancho de banda: 100MHz * 2

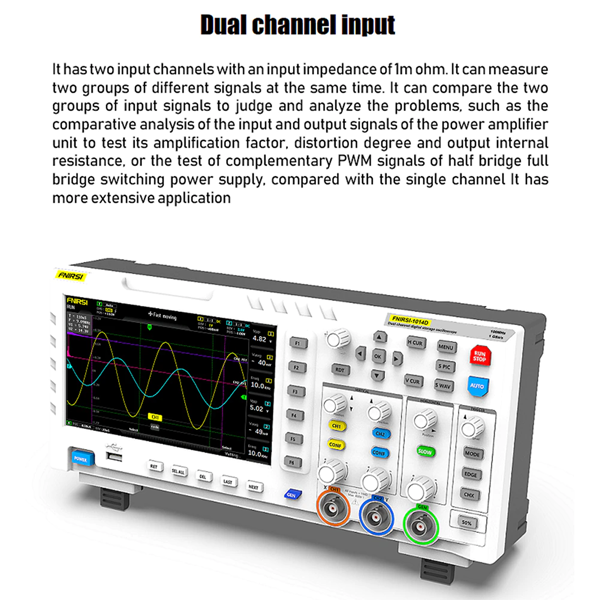

- Número de canales: 2 canales
- Velocidad máxima de muestreo en tiempo real: 1GSa/s
- Sensibilidad Vertical: 50 mV/div ~ 500 V/div
- Rango de la base de tiempo Horizontal: 50S/div ~ 10nS/div
- Máximo voltaje de prueba: 40 V (1X sonda), 400 V (10X sonda)
- Profundidad de almacenamiento: 240Kbit
- Resistencia de entrada: 1MΩ
- Precisión ADC: 8bits
- Modo de acoplamiento: CA/corriente continua
- Modo de disparo: único, Normal, automático
- Borde del gatillo: borde ascendente/borde descendente
- Voltaje de disparo externo 0 ~ 40 V
- Puertos de extensión: Exportación de imágenes USB
Lista de embalaje:
- 1 * Osciloscopio FNIRSI-1014D
- 2 * Sonda de 100MHz (1X y 10X)
- 1 * Clip
- 1 * línea de datos USB
- 1 * Manual de usuario en inglés
