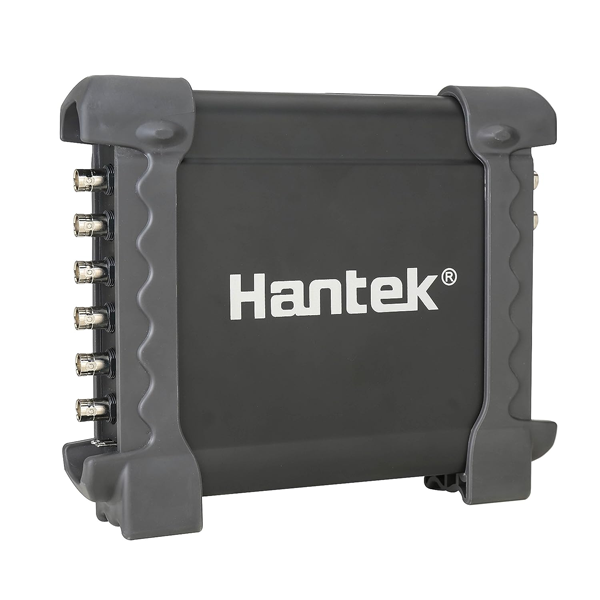

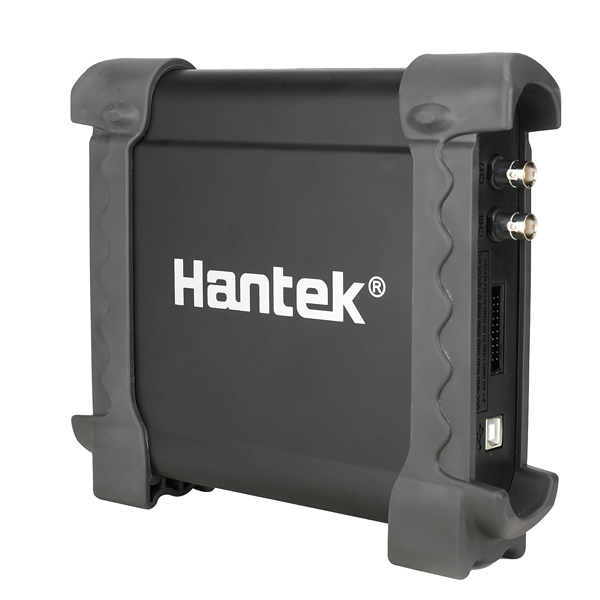

Altamente eficiente y rentable; Osciloscopio de 8 canales para pruebas de vehículos; 2.4MSa/s frecuencia de muestreo en tiempo real, resolución vertical de 12 bits; Función de tarjeta DAQ; Generador programable de 8 canales que puede señales analógicas del cigüeñal, árbol de levas, etc.
Osciloscopio
- Osciloscopio de 8 canales, 2.4msa/s frecuencia de muestreo en tiempo real
- Resolución vertical de 12 bits, función de análisis de espectro
Generador programable 2
- Generador programable de 8 canales
- Puede señales analógicas del cigüeñal, árbol de levas, etc.
Otros
- Interfaz USB 2,0 plug and play, y no necesita fuente de alimentación adicional;
- Más de 20 tipos de función de prueba automática, una interfaz similar con osciloscopio de mesa, fácil de usar;
- Soporte de Software: Windows NT, Windows 2000, Windows XP, VISTA, Windows 7, Windows 8.

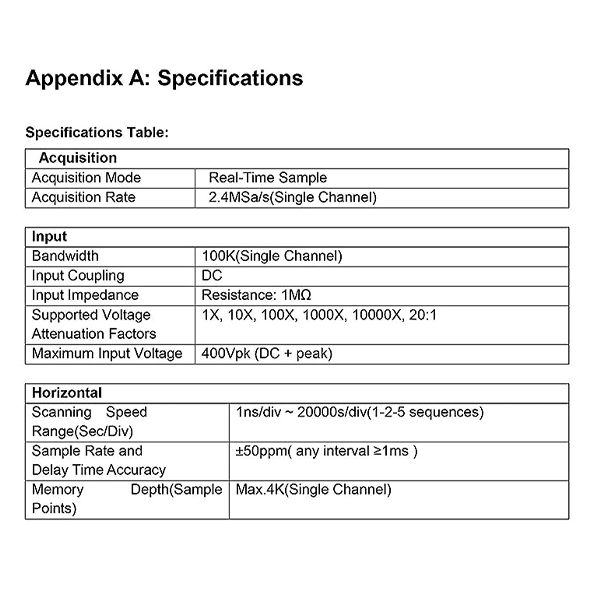

| Modelo | Hantek1008B |
| Modo de osciloscopio | |

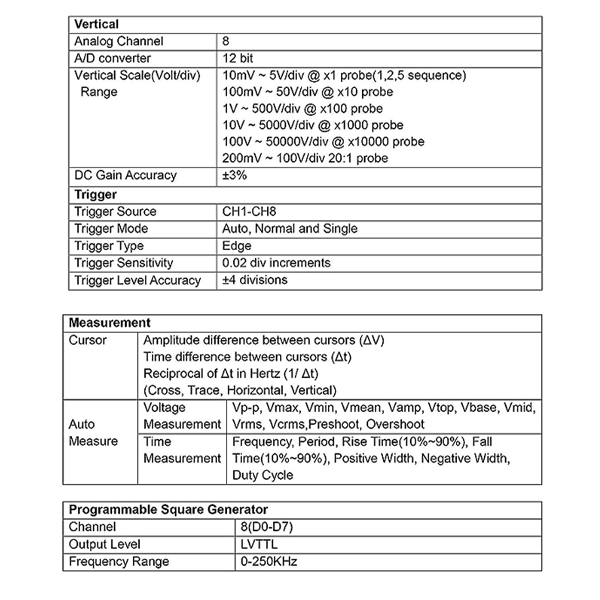

| Sistema Vertical | |
| Canal analógico | 8 |
| Impedancia de entrada | Resistencia: 1M & Icirc;© |
| Sensibilidad de entrada | 10mV/div a 5V/div |
| Acoplamiento de entrada | DC |
| Resolución | 12 bits |
| Sistema Horizontal | |
| Profundidad de memoria | 4K |
| Entrada máxima | 400V (pico DC + AC) |
| Frecuencia de muestreo en tiempo Real | 2.4MSa/s |
| Tiempo BaseRange | 1ns/div a 20000s/div(1-2-5 secuencias) |
| Precisión de la Base de tiempo | ± 50ppm |
| Sistema de disparo | |
| Rango de Base de tiempo | 1ns/div a 20000s/div(1-2-5 secuencias) |
| Precisión de la Base de tiempo | ± 50ppm |
| Fuente de disparo | CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8 |
| Modo de disparo | Borde |
| Modo X-Y | |
| Entrada del eje X | CH1 |
| Entrada del eje Y | CH2 |
| Cursores y medición | |
| Medición de voltaje | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot |
| Medición del tiempo | Frecuencia, período, tiempo de subida, tiempo de caída, ancho positivo, ancho negativo, ciclo de trabajo |
| Medición de cursores | Horizontal ,Vertical, pista, modos de medición automática |
| Proceso de señal de forma de onda | +,- , X, ÷, FFT, invierta |
| Rango de voltaje | 10mV a 5V/div @ x 1 sonda Sonda de 100mV a 50V/div @ x 10 Sonda de 10V a 5000V/div @ x 1000 Sonda de 100V a 50000V/div @ x 10000 200mV a 100V/div @ 20:1 |
| Rango de corriente | 100mA a 50.0a/div @ CC65(20A) 1000mA a 500.0a/div @ CC65(65A) 1A a 100.0a/div @ CC650(60A) 1A a 200.0a/div @ CC1100(100A) 10A a 2000.0a/div @ CC1100(1100A) |
| FFT | Rectangular, Hanning, Hamming, Blackman ventana |
| Matemáticas | Adición, resta, multiplicación, división |
| Generador programable | |
| Canal | 8 |
| Nivel de salida | LVTTL |
| Rango de frecuencia | 0-250kHz |
| Interfaz | USB 2,0 |
| Potencia | No necesita fuente de alimentación adicional |
|
|
|
|---|---|---|
Selección de FuncionesHay tres funciones de diagnóstico del vehículo, osciloscopio y generador de señal, incluyendo 78 tipos de función de diagnóstico del vehículo. | Forma de onda de referenciaMás de 80 tipos de forma de onda de referencia estándar en el interior y se puede llamar o cerrar con un botón. Es conveniente comparar. | Soporte multiidiomaCompatible con la superficie de la pantalla en chino, inglés, alemán, y se puede cambiar libremente. |
|
|
|
|---|---|---|
Método de Medición20 tipos de método de medición automática que se pueden llamar o cerrar con un botón. Es conveniente y visual leer el resultado. | Captura de pantalla con un botónGuarda la forma de onda actual y genera imágenes. La ubicación de almacenamiento es opcional y fácil de encontrar. | Guía rápidaLlama a la columna de guía rápida con un botón. Hay una guía especial de vedio para cada función de diagnóstico del vehículo, incluyendo método de cableado, método de ajuste, forma de onda de referencia, etc. Y es compatible para ser revisado a través del escaneo del código QR. |
|
|
|
|---|---|---|
EstampadoEl resultado se puede imprimir con un botón y generar un informe de diagnóstico que es fácil de guardar y grabar. | Forma de onda de comparación REFEl usuario puede guardar la forma de onda como formato REF y llamarla de nuevo cuando necesites comparar las dos formas de onda capturadas en diferentes momentos. | Almacenamiento de datosEl resultado del diagnóstico se puede guardar como el formato de txt, csv, rfc, xls, doc, jpg, etc. Es conveniente comprobar y comparar más tarde. |
|
|
|
|---|---|---|

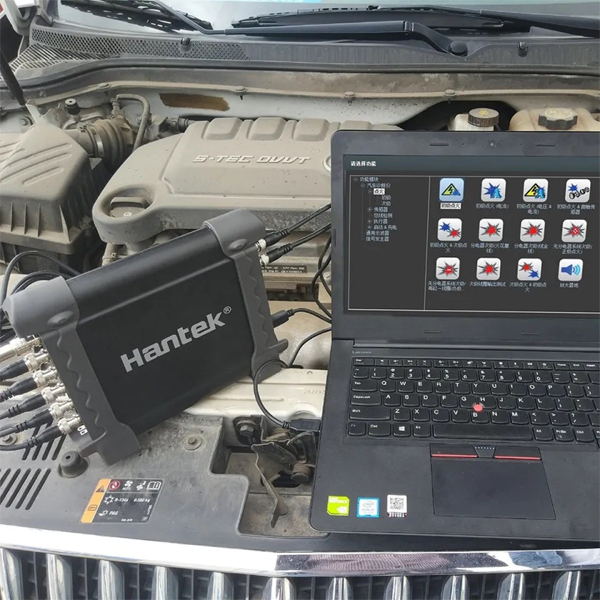

Diagnóstico de vehículos de 8 canalesLa señal de 8 canales se puede medir simultáneamente. El voltaje de medición de cada canal se puede ajustar de forma independiente. Puedes elegir abrir o cerrar cada canal. | Registro de forma de ondaSoporte para grabar y reproducir la forma de onda. La forma de onda se puede guardar en el disco duro de la computadora y es fácil de leer. No hay límite para el tiempo de grabación que puede medir y registrar la forma de onda para la resolución de problemas. | Medición del CursorCompatible con 4 tipos de modo de medición de cursor: cruzado, pista, horizontal y vertical. Es fácil leer la hora y el voltaje de la señal irregular. |
|
|
|
|---|---|---|
Color y ligerezaEl color de fondo es opcional como preferencia del usuario. Y la ligereza de la forma de onda y la rejilla es ajustable. | Comunicación USBFuente de alimentación USB 2.0 + interfaz de comunicación, plug and play, y compatible con conexión en caliente. | Generador de SeñalesFunción de generador de señal, puede simular la señal del cigüeñal y del árbol de levas. |
