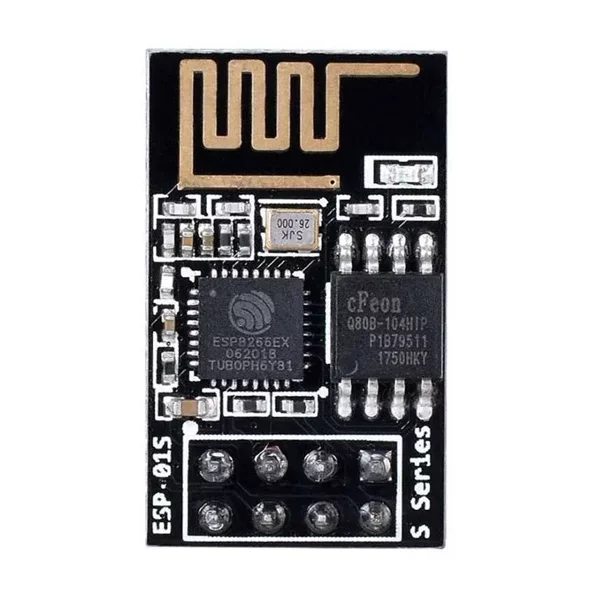

Módulo WiFi 2.4GHz ESP-01, ESP8266EX

ESP8266 es un chip Wi-Fi a serie de bajo costo. Este chip facilitó la inclusión de conectividad Wi-Fi en sistemas electrónicos de bajo costo. Todo tipo de dispositivos conectados a Internet se pueden diseñar utilizando este módulo Tiny de tamaño 25×15 mm.

ESP8266 es un chip altamente integrado diseñado para las necesidades de un nuevo mundo conectado. Ofrece una solución de red Wi-Fi completa y autónoma, lo que le permite alojar la aplicación o descargar todas las funciones de red Wi-Fi de otro procesador de aplicaciones.

ESP8266 tiene potentes capacidades de almacenamiento y procesamiento integrado que le permiten integrarse con los sensores y otros dispositivos específicos de la aplicación a través de sus GPIO con un desarrollo mínimo por adelantado y una carga mínima durante el tiempo de ejecución. Su alto grado de integración en el chip permite un circuito externo mínimo, y toda la solución, incluido el módulo frontal, está diseñada para ocupar un área mínima de PCB.

Interfaz correspondiente:

•     SDIO 2.0, SPI, UART.
•     Paquete QFN de 32 pines.
•     Conmutador RF integrado, balun, 24dBm PA, DCXO y PMU.
•     Procesador RISC integrado, memoria en chip e interfaces de memoria externa.
•     Procesadores MAC/banda base integrados.
•     Gestión de calidad de servicio.
•     Interfaz I2S para aplicaciones de audio de alta fidelidad.
•     Reguladores lineales de baja caída en chip para todos los suministros internos.
•     Arquitectura patentada de generación de reloj libre de espurias.
•     Motores WEP, TKIP, AES y WAPI integrados.

Especificación:

•     802.11 b/g/n.
•     Wi-Fi Direct (P2P), punto de acceso suave.
•     Pila de protocolo TCP/IP integrada.
•     Conmutador TR integrado, balun, LNA, amplificador de potencia y red correspondiente.
•     PLL integrados, reguladores, DCXO y unidades de administración de energía.
•     +19,5 dBm de potencia de salida en modo 802.11b.
•     Apague la corriente de fuga de <10uA.
•     La CPU integrada de 32 bits de bajo consumo podría usarse como procesador de aplicaciones.
•     SDIO 1.1/2.0, SPI, UART.
•     STBC, 1 × 1 MIMO, 2 × 1 MIMO.
•     Agregación de A-MPDU y A-MSDU e intervalo de protección de 0,4 ms.
•     Despertar y transmitir paquetes en < 2ms.
•     Consumo de energía en espera de < 1,0 mW (DTIM3).
