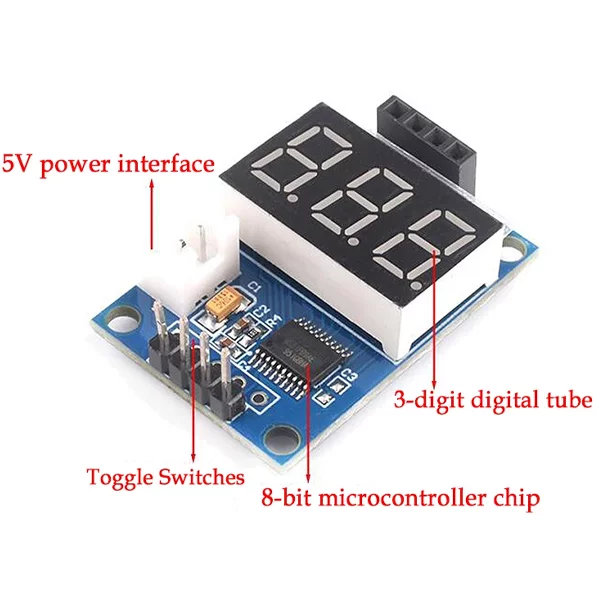

Módulo Visor Telemetro Ultrasónico para HC-SR04

• Microprocesador STM8S103 de alto rendimiento
• Con pantalla digital
• Los datos pueden ser de salida a través del puerto serie
• Distancia de medición efectiva: 3 cm-400 cm
• Unidad de visualización: cm
• El mayor error: aproximadamente 1%
• Tensión de trabajo: 5 V

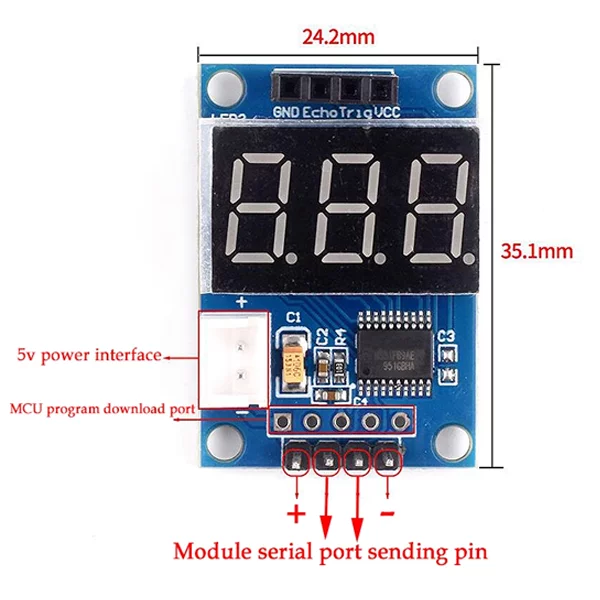

Descripción de la interfaz:

• VCC, GND: Interfaz de potencia de 5 V
• 2,54mm blanco socket: 5 V interfaz de alimentación
• TX: módulo puerto serie para enviar pie
• RX: módulo puerto serie recibir pin
• NRST, SWIN: Programa de descarga del programa STM8 reservado

Instrucciones de uso:

• La distancia de medición se puede visualizar simultáneamente a través del tubo digital y el puerto serie
• Pantalla Digital, directamente en el módulo enchufable ultrasónico, acceso 5 V fuente de alimentación
• Salida del puerto serie: enchufe el módulo ultrasónico, el VCC del módulo, TX, RX, GND está conectado al módulo USB a TTL 5 V, RX, TX, GND, comunicación serie baud tasa 9600, formato de salida: “D: XXX r n “, donde XXX representa la distancia, la unidad es CM

Precauciones:

• Que van, la zona de objeto medido de no menos de 0,5 metros cuadrados y debe ser lo más plana posible y ligeramente fuerte reflectante capacidad, de lo contrario, afectará los resultados de las pruebas.
• Distancia de medición efectiva de 3 cm-400 cm más allá de este rango puede resultar en los datos no se permite o mostrar 000
