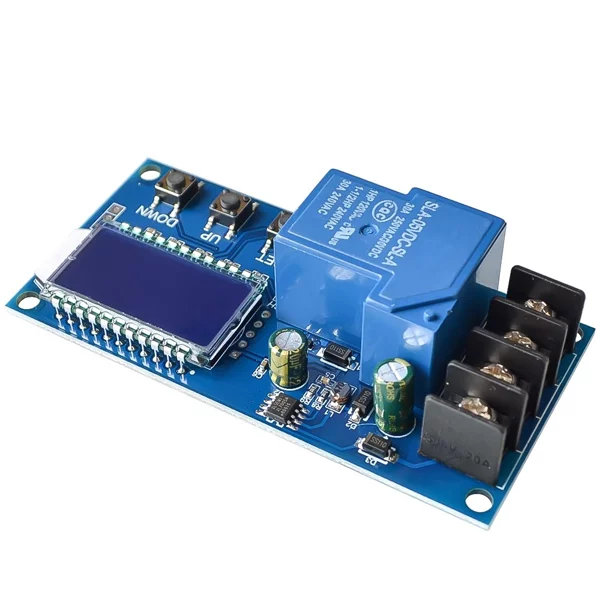

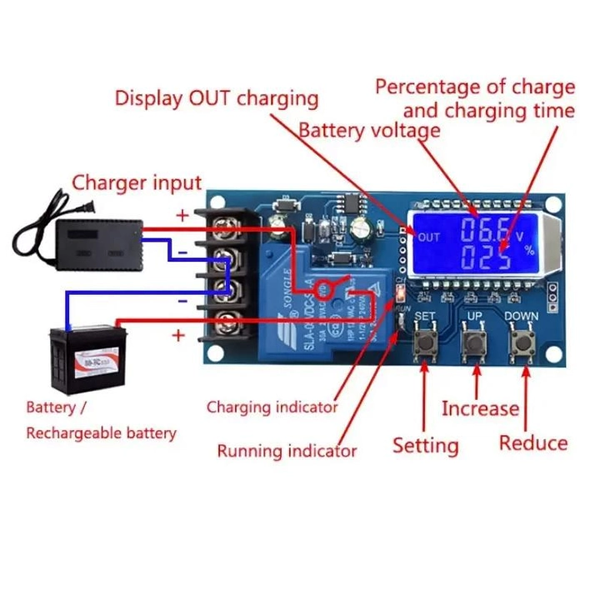

El relé de monitoreo de batería HW-749 (XY-L30A) se usa para encender/apagar automáticamente el cargador.
La operación ocurre cuando se alcanzan los valores de voltaje de umbral en los terminales de la batería. También puede configurar el tiempo de carga de la batería.
Los valores de voltaje de encendido y apagado se configuran mediante tres botones instalados en la placa del módulo.
La placa tiene una pantalla que muestra el voltaje, el porcentaje o el tiempo de carga.
Características:
- Voltaje : 6-60 V
- Corriente máxima (declarada por el fabricante): 30A
- Precisión de visualización : 0,1 V.
- Precisión de control : 0.1V
- Voltaje : +/-0.1V
- Aplicación : universal, para cualquier batería 6-60
- Pantalla IVLC
- Pantalla de información : voltaje, tiempo, porcentaje
- 2 indicadores LED

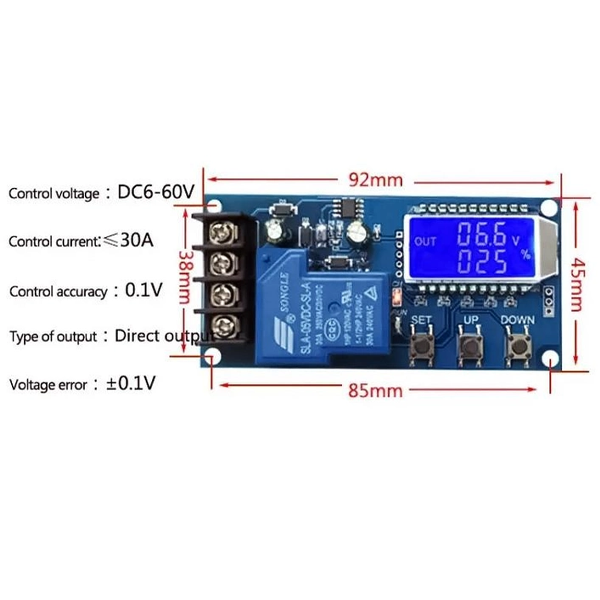

- Dimensiones : 92×45 mm
Configuración de parámetros:
- Mantenga pulsada la tecla SET para entrar en la interfaz de configuración
- Cambie los parámetros que desea establecer presionando brevemente SET
- Después de la selección de parámetros, se puede configurar con la tecla ARRIBA/ABAJO para admitir la pulsación corta, pulsación larga (aumento o disminución rápida), para establecer otros parámetros, repetir paso b, c)
Después de establecer todos los parámetros, mantén presionada la tecla SET para salir y guardar.
Función clave:
- En la interfaz de ejecución (interfaz principal):
- Presione brevemente el botón SET para mostrar el conjunto actual de parámetros, presione brevemente el botón UP, alternar para mostrar el porcentaje de carga y el tiempo de carga
- Pulsación corta botón de abajo, seleccione activar/desactivar relé, si el relé se puede cerrar, se mostrará ‘off’ como un recordatorio
- Mantenga presionado el botón UP, cambie el estado de baja potencia
Encendido:
- Sin operación en 10 minutos apagar la luz de fondo
- Apagado: La retroiluminación siempre es brillante.
- Mantenga presionado el botón SET, ingrese la configuración de los parámetros.
Característica adicional:
- de grabación del tiempo de carga Función: no se abre el control del tiempo de carga, el producto grabará un tiempo completo, cuando la Interfaz de visualización de tiempo de entrada, parpadea el tiempo de carga de la pantalla, y luego salir de la interfaz de visualización de tiempo o siguiente carga para abrir (conducción de relé) cuando esté vacío
- Detección automática de parámetros: cuando los parámetros estén configurados, sal, si volt-LI dn>= volt-HI UP, el sistema mostrará “ERR” como recordatorio.
- Detección de acceso a la batería: Este producto está conectado a la batería, si no está conectado a la batería, el sistema se mostrará en el enlace descendente ‘NbE’ como recordatorio
