Módulo Shield PCA9685 PWM 12bit Driver I2C Controla 16 Servos
Es un shield de expansión que permite la salida de hasta 16 seńales PWM con interface I2C y compatible con Arduino y Microcontroladores. Puede ser concatenado con otros módulos iguales aumentando la versatilidad y permitiendo obtener hasta 992 salidas PWM.

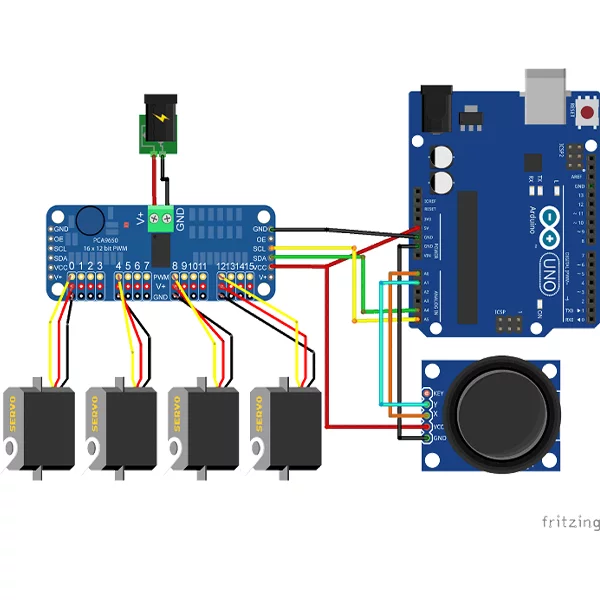

Esta placa se usa principalmente para conectar servomotores o a simples leds para cambiar por ejemplo la intensidad de luminosidad. Es fácil de usar, de bajo costo, y con espacio para conectar ampliaciones hasta un máximo de 62 tarjetas.

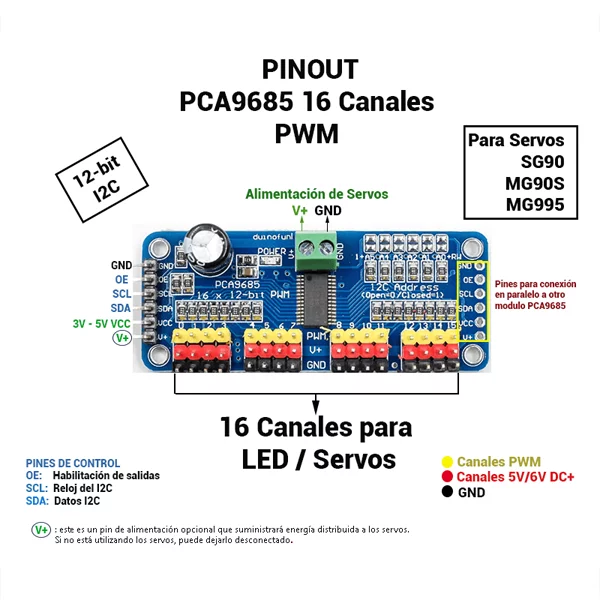

Especificaciones:
- Voltaje de Operación: 5V.
- Interfaz: I2C.
- Bornera de conexión para voltaje de alimentación.

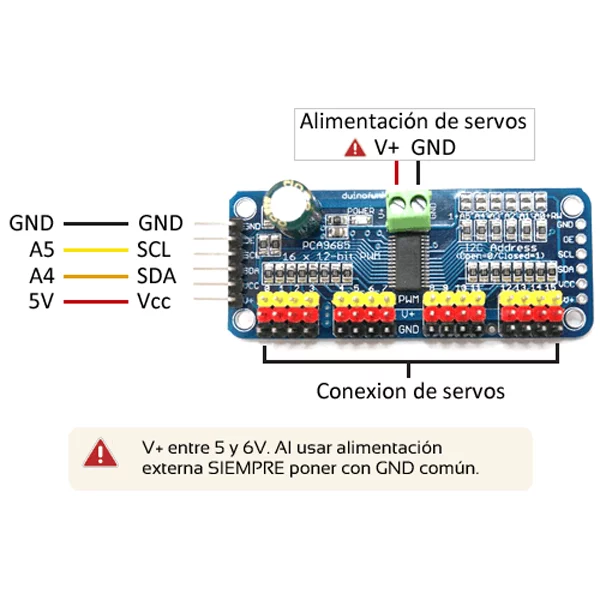

- Diseño de conector I2C para utilizar varios módulos con el mismo BUS.
- Frecuencia de PWM hasta de 1.6 KHz.
- Salida de 12 bits de resolución, dando una resolución de 4us para una frecuencia de 60Hz.
- Salidas configurables como Push-Pull o Open-Drain.
- Se pueden activar/desactivar todas las salidas rápidamente con el Pin Enable.
