Módulo Cargador para Batería de Litio 18650, TP5100 2A

TP5100 es un chip de gestión de carga de batería de litio de una sola celda de 8,4 V y doble interruptor. Su paquete QFN16 ultracompacto y su circuito externo simple hacen que el TP5100 sea ideal para equipos portátiles con aplicaciones de administración de carga de corriente tan grandes. Mientras tanto, el TP5100 incorpora protección contra sobrecorriente de entrada, subtensión, sobretemperatura, cortocircuito, monitoreo de temperatura de la batería y batería inversa. proteccion.

TP5100 tiene un voltaje de entrada amplio de 5V-18V, carga lenta de batería dual en precarga, corriente constante, voltaje constante trifásico, corriente de carga lenta de precarga a través de un ajuste de resistencia externa, la corriente de carga máxima de hasta 2A. El modo de conmutación TP5100 con una frecuencia de 400 kHz permite utilizar un dispositivo Suo externo más pequeño y la carga de gran corriente aún mantiene una menor cantidad de calor.

TP5100 PMOSFET de potencia incorporado, circuito anti-intrusión, por lo que no hay protección anti-intrusión y otros diodos Schottky externos.

Características:

• Doble recargable de litio de 8,4 v/4,2 v individual
• Corriente de carga programable. 0. 1A-2A
• Corriente de precarga constante programable 10% -100%
• Amplio voltaje de funcionamiento, alcance máximo I8V
• Indicador de estado de carga LED rojo y verde
• Protección de temperatura del chip, protección contra sobrecorriente, protección contra subtensión
• Protección de temperatura de la batería, apagado inverso de la batería, protección contra cortocircuitos
• Frecuencia de conmutación 400 Khz, inductancia utilizable 20uH y más
• PWR_ON Batería de alimentación para control de conmutación

Máximos ratings:

• Tensión de alimentación de entrada estática (VlN): 20 V
• BAI: -8,4 V-20 V
• Duración del cortocircuito BAT: continuo
• Entorno operativo Rango de temperatura: -40 ° -85 °
• Rango de temperatura de almacenamiento: -65° – 125°

Solicitud:

• Equipos portátiles, cargadores varios.
• Smartphone, PDA, teléfono celular móvil
• Reproductores MP4, MP5, tabletas
• HM
• Herramientas eléctricas
• walkie-talkie

Especificaciones:

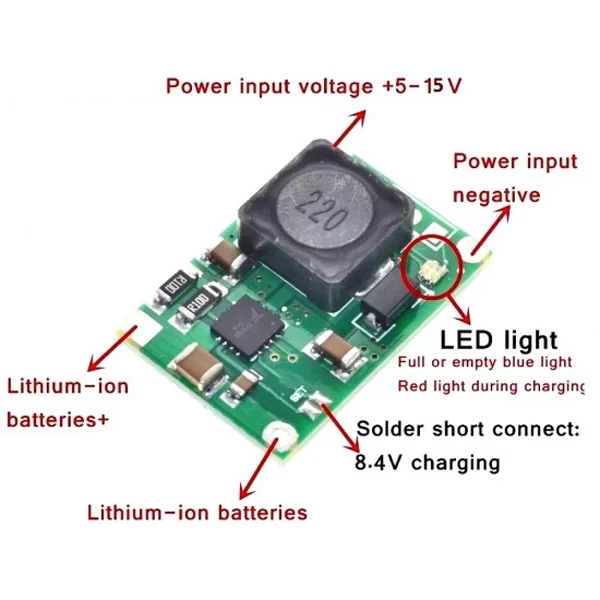

• Tamaño: 25*17*5mm tamaño ultrapequeño
• Voltaje de entrada: fuente de alimentación de 5-18 V CC
• Estado de carga: luces azules llenas y descargadas, cargando en rojo.
