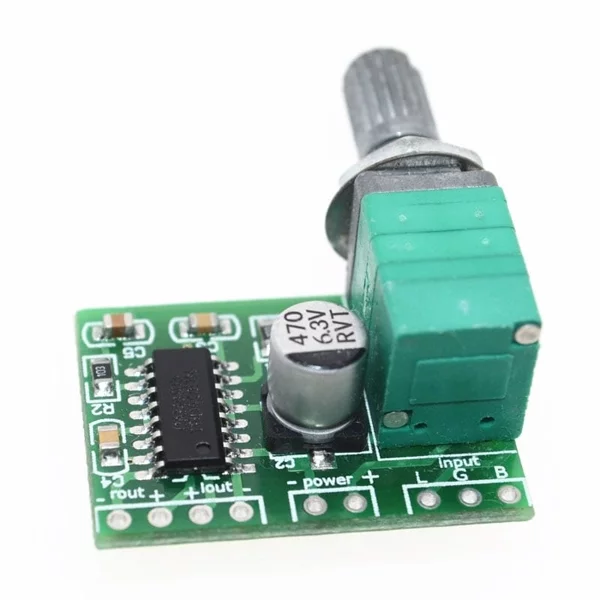

Módulo Amplificador Digital PAM8403 3W con Control de Volumen

El Mini Amplificador PAM8403, es un amplificador digital de audio Clase D de 2 canales de 3 W cada uno. Ofrece THD + N bajo y SNR alto que le permite lograr una reproducción de sonido de alta calidad.

El Mini Amplificador PAM8403 ayuda a reproducir audio en aplicaciones basadas en microcontrolador PIC, ATMEL, Arduino, Raspberry, etc. Para utilizarlo, únicamente es necesario una alimentación de entre 2.5 y 5 V, dos bocinas de 3 W e impedancia de 4  Ωy un conector Jack de audio.

Especificaciones:

• Chip Principal: PAM8403
• Protección de corto circuito del PAM8403
• Tipo de Amplificador: Clase D
• Voltaje de alimentación: 2.5V a 5.5V
• Número de canales : 2
• Salida máxima: 3W por canal
• Altavoces compatibles (impedancia de salida):  4Ω
• Peso: 9 g
• Dimensiones: 30 mm x 22 mm x 16 mm (Dimensiones sin potenciómetro)
• Dimensiones del eje: 6 mm
• Eficiencia: 83 %

Pines:

• Audio:

  • Speaker Derecho: INT(+) e INT(-)
  • Speaker Izquierdo: INT(+) e INT(-)
  • Voltaje de Alimentación: INT(+) e INT(-)
  • Entrada de Audio (TSR)

Nota: No alimentar con mas de 5.5 V y revisar la polaridad de la conexión antes de alimentar, de lo contrario dañara el producto.
