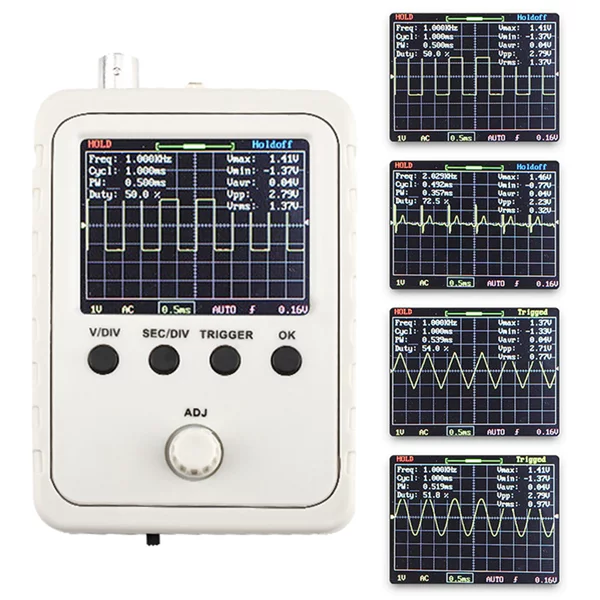

Mini Osciloscopio Digital Portátil, 0-200KHz Ancho de Banda, DSO150

• Adopta el procesador ARM Cortex-M3 (STM32F103C8) e incluye una pantalla TFT a color de 2,4 pulgadas.
• Utilizado para el desarrollo secundario sobre la base de este kit, por ejemplo, se puede cambiar a milivoltímetro, registradores de datos.
• Viene con instrucciones, fácil de instalar y operar.
• Con modos de disparo automático/Normal/único, fácil de capturar la forma de onda del momento.
• Disponible disparador de borde ascendente o descendente.
• ONDA anterior visible antes del disparador (retraso negativo).
• Puede congelar la pantalla de forma de onda en cualquier momento (función de retención).
• Con pantalla digital de parámetros de forma de onda, incluyendo frecuencia, período, relación de trabajo, máx./MIN./AVG./pico-Pico/valores virtual.
• Detección de cortocircuito y circuito abierto: puede ayudar al usuario a encontrar el error de soldadura.
• Función de reconocimiento del controlador TFT.
• El SMD ha sido soldado, más adecuado para principiantes electrónicos.

Especificaciones:

• Tasa máxima de muestreo en tiempo Real: 1MSa/s
• Ancho de banda analógico: 0-200KHz
• Rango de sensibilidad: 5mV/div-20mV/idv
• Voltaje máximo de entrada: 50VPK (1 sonda)
• Impedancia de entrada: 1M ohmios/20pF
• Precisión: 12 Bits
• Longitud del registro: 1024 puntos
• Modos de acoplamiento: CC/AC / GND
• Base de tiempo: 500s/Div – 10us / Div
• Modos de disparo: automático, Normal y único
• Posición del disparador: Centro del búfer
• Voltaje de alimentación: CC 9V(8-10V)
• Consumo actual: ~ 120mA @ 9V
• Placa principal de tamaño: 94*65mm/3,7 * 2.56in
• Analógicos tamaño de la placa: 65*47mm/2,56 * 1.85in
• Tamaño de la pantalla: 52x40mm / 2 x pulgadas
