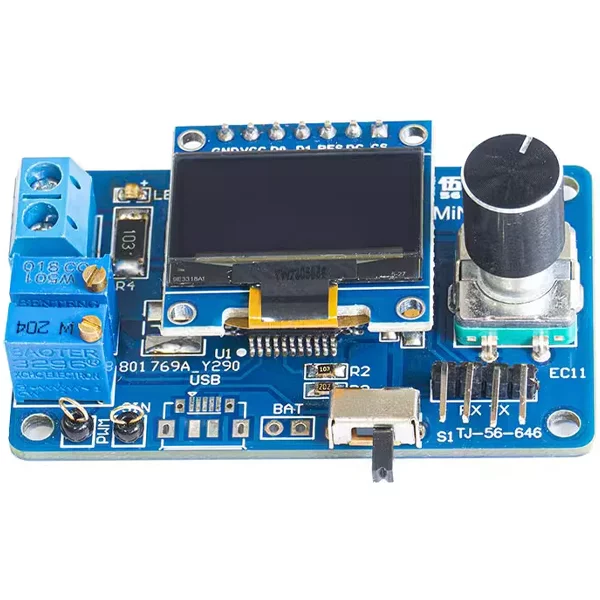

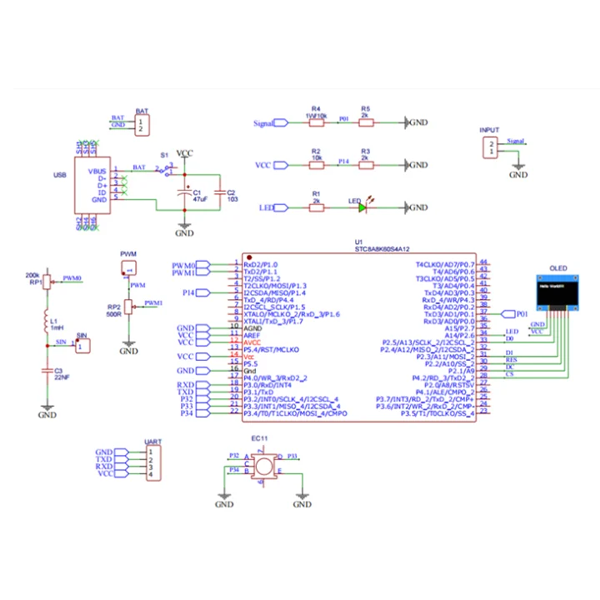

Este es un osciloscopio simple hecho con un microcontrolador STC8A8K. Solo requiere una pequeña cantidad de componentes y es fácil de montar. La función puede cubrir medidas simples. Este kit tiene como objetivo construir un modelo de osciloscopio básico con los principios más simples posibles y la menor cantidad de hardware posible. El código fuente es fácil de entender y también es muy adecuado para que los entusiastas de la electrónica interesados aprendan e investiguen mientras usan el producto.
- Tamaño de PCB: 57*34mm
- Voltaje de funcionamiento: 4-5V
- Ordenador de un solo Chip: STC8A8K64S4A12
- Pantalla: pantalla OLED de 0,96 pulgadas-7P, resolución de 128*64
- Número de canales: canal único
- Sec/DIV: 500ms, 200ms, 100ms, 50ms, 20ms, 10ms, 5ms, 2ms, 1ms, 500us, 200us, 100US (100US solo disponible en modo de disparo automático)
- Rango de voltaje: 0-30V
- Nivel de muestreo: 10kHz @ 100US/Div
- Nivel de disparo: nivel de voltaje de disparo
- Pendiente del gatillo: ↑-borde ascendente, ↓-gatillo de borde descendente
- Modo de disparo: A-modo automático, N-modo normal, S-modo único.
Descripción de la función:
- Nivel de disparo: Para señales repetitivas, el nivel de disparo puede estabilizar su visualización. Para la transmisión de una sola señal, la etapa de disparo puede capturar.
- Pendiente del disparador: la pendiente del disparador determina si el punto de disparo está en el borde ascendente o descendente de la señal.
Modo de disparo:

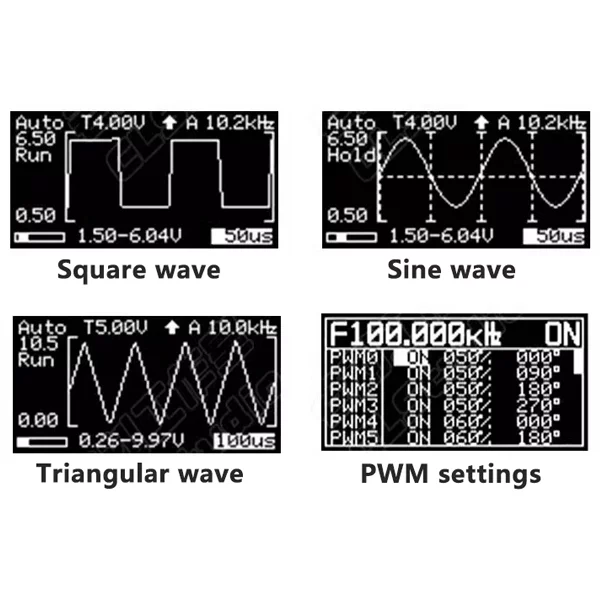

- Modo automático: escaneo continuo. Haga clic en el codificador para detener o ejecutar el muestreo. Si se activa, la forma de onda se mostrará en la pantalla y la posición del disparador se colocará en el centro de la tabla. De lo contrario, la forma de onda se desplazará irregularmente y mostrará “fallar”.
- Modo normal: Después de completar el muestreo previo, se puede introducir la señal. Si se activa, la forma de onda se mostrará en la pantalla, esperando un nuevo activador. Si no hay un nuevo disparador, la forma de onda se conservará.
- Modo único: Después de completar el premuestreo, se puede introducir la señal. Si se activa, se muestra la forma de onda y se detiene el muestreo. El usuario necesita un codificador de punto único para iniciar el siguiente muestreo.
- Cuando esté en modo normal y modo único, confirme que el nivel de disparo se ha ajustado correctamente, de lo contrario la forma de onda no se mostrará en la pantalla.

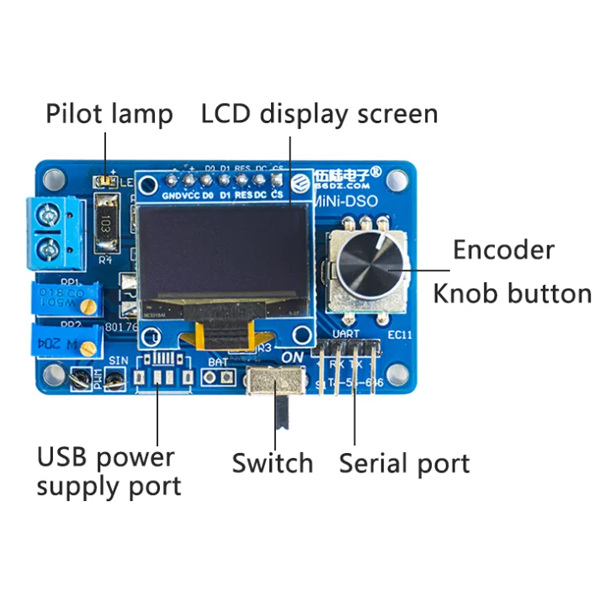

- Luz indicadora: por lo general, cuando la luz indicadora está encendida, indica que el muestreo se está ejecutando.
- Guardar configuración: al salir de la interfaz de configuración, todos los parámetros de la interfaz de configuración y la interfaz principal se guardarán en EEPROM.
