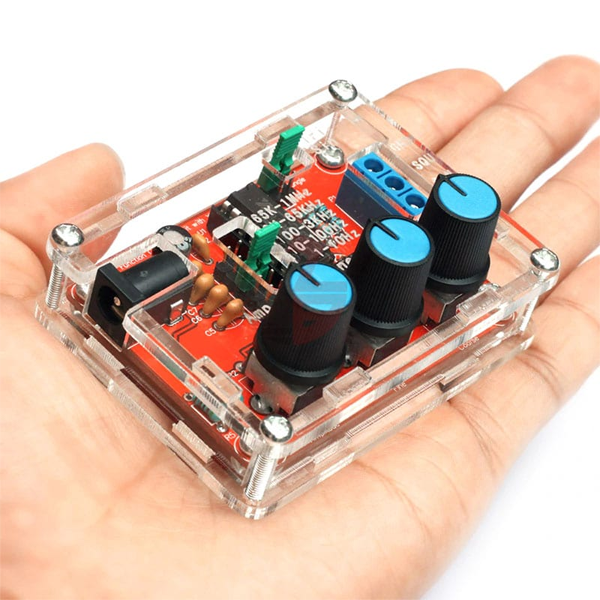

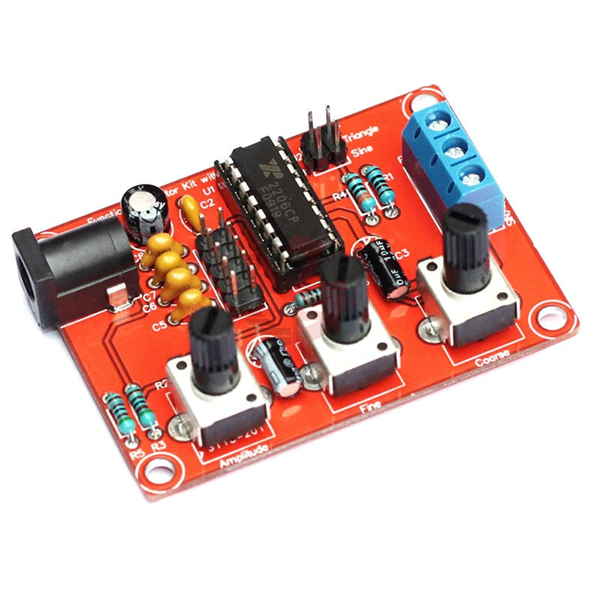

El Kit Generador de señal de función XR2206 con carcasa basado en el CI de EXAR orientado al termino DIY; y en español “Hazlo tú mismo”, generador de función de onda cuadrada de triángulo sinusoidal con funda protectora de acrílico.
El Kit Generador De Funciones XR2206 es de gran utilidad en el taller de trabajos electrónicos. A continuación, una breve descripción de la utilidad de cada señal:
- Rectangulares: sirven para el análisis de circuitos lógicos, distorsiones en amplificadores, inyección de señales en radios y equipos de RF.
- Senoidales: con bajas distorsiones, sirven para pruebas precisas de amplificadores de audio, filtros, ecualizadores, etc.
- Triangulares: sirven para pruebas de distorsiones en equipos de audio.
Especificaciones:
- Chip Principal: XR2206
- Tensión de alimentación: 9-12V DC
- Salidas de ondas: cuadrada, senoidal y triangular
- Impedancia: 600 Ohm + 10%
- Frecuencia: 1Hz – 1MHz
Onda Senoidal:
- Amplitud: 0 – 3V a entrada de 9V DC
- Distorsión: Menos del 1% (a 1kHz )
- Planitud: + 0.05dB 1Hz – 100kHz
Onda cuadrada:
- Amplitud: 8V (sin carga) a 9V DC input
- Tiempo de subida: Menos de 50ns (a 1kHz)
- Distorsión: Menos de 30ns (a 1kHz)
- Simetría: Menos de 5% ( a 1kHz)
Onda Triangular:
-
- Amplitud: 0 – 3V a 9V DC entrada
- Linealidad: Menos de 1% (hasta 100kHz) 10mA
