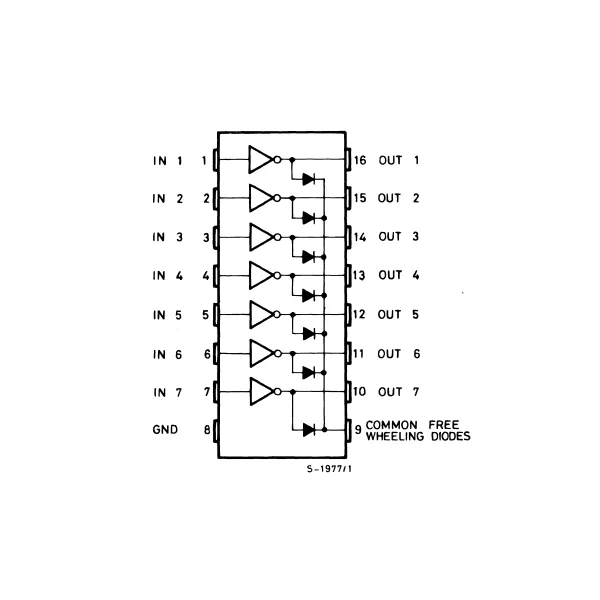

El ULN2003N esta compuesto por una matriz de transistores darlington de alto voltaje y alta corriente. Cada uno contiene siete pares de transistores darlington NPN que cuentan con un emisor común de alto voltaje y salidas de colector abierto con diodos de sujeción de cátodo comunes para conmutar cargas inductivas. La clasificación de corriente de colector de un solo par de darlington es de 500 mA y los pares de darlington se pueden conectar en paralelo para una capacidad de corriente más alta. Los dispositivos ULN2003AN tienen un resistor base de la serie 2.7Kohm para cada par darlington para operar directamente con dispositivos TTL o CMOS de 5 V. Las aplicaciones típicas incluyen controladores de relé, controladores de martillo, controladores de lámpara, controladores de pantalla (LED y descarga de gas), controladores de línea y amortiguadores lógicos.
- Salidas de alta tensión de 50V
- Entradas compatibles con varios tipos de lógica
- Tensión de entrada de estado de 3V a 300mA de corriente de colector
- Colector a la tensión de saturación del emisor de 1.2 V a la corriente del colector 350mA
- Corriente de colector (Ic) de 500mA (salida simple)
- Darlington
- Aplicaciones: Control de motor, administración de potencia, industrial, dispositivos portátiles, electrónica de consumo
Especificaciones:
- Polaridad del transistor: NPN
- Voltaje de colector emisor V (br) ceo: 50 V
- Corriente del colector DC: 350 mA
- Ganancia de corriente continua hFE: 1000 hFE
- Temperatura mínima de funcionamiento: -20°C
- Temperatura máxima de funcionamiento: 70° C
- Encapsulado DIP
- 16 pines
