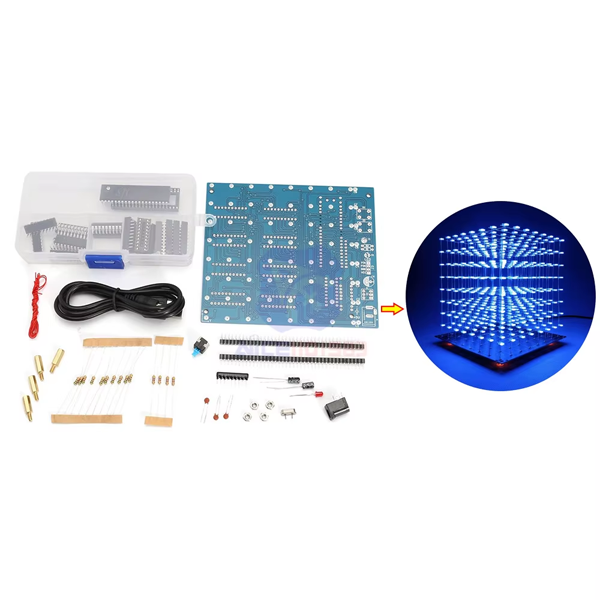

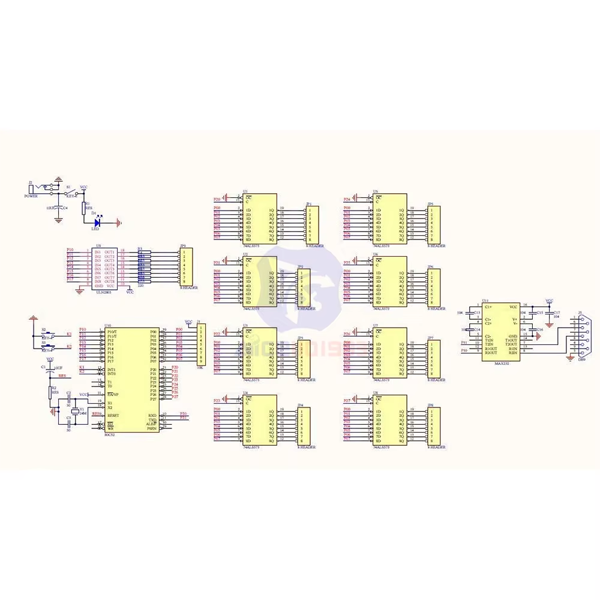

Cubo de Led 3mm, 8X8X8, Color Azul

El cubo LED 3D 8*8*8*8 es un kit para hacerlo uno mismo. El usuario debe soldarlo e instalarlo. El 3D 8 es una obra de arte todo en uno, como el lenguaje C, la tecnología electrónica. Es una realidad, económica y muy rentable. No solo se utiliza para decorar, sino que también puede ayudarle a aprender más conocimientos profesionales sobre electrónica. Y puede lograr efectos cada vez más hermosos.

Especificaciones:

• Voltaje de alimentación: 4,5 – 5,5 V
• Tamaño de PCB: aproximadamente 11,1 x 12,7 cm
• Peso: alrededor de 233 g

Efecto 3D dinámico:

1. Pirámide.
2. Efecto gráfico de lluvia
3. Efecto gráfico de salto
4. Efecto gráfico giratorio
5. Efecto de movimiento cuadrado
6. Efecto de movimiento de luz cuadrada
7. Efecto de vuelco estándar de la lámpara
8. Efecto de ampliación y reducción de cuadrados
9. Luz de marcha atrás
10. Efecto de rotación de gráficos tridimensionales triangulares
11. Artículo efecto de funcionamiento de la lámpara
12. Efecto gráfico de pantalla PulI
13. Visualización rápida y lenta

Pasos de instalación:

1. Separar y soldar los pines del cabezal

• • Con un cortador de alambre, rompa el plástico de los pines del cabezal y separe cada cabezal.
  • Luego, suelde los 72 pines del cabezal. Asegúrese de que todos los pines estén lo más verticales posible.

2. Suelde los componentes inferiores de la placa de circuito impreso

• • Comience a soldar los componentes más pequeños y luego suelde los conectores DIP. No conecte los chips todavía. Debe colocar los chips cuando termine de soldar todos los componentes de la placa de circuito impreso.
  • Asegúrese de orientar correctamente los zócalos DIP siguiendo la orientación del semicírculo.
  • Cuando la PCB está en la siguiente orientación, las letras de la matriz de resistencias deben estar orientadas hacia atrás.

3. Suelde los componentes superiores de la PCB

• • Comience soldando los componentes más pequeños y luego los más grandes. Preste atención a los componentes que tienen polaridad. Puede utilizar la siguiente figura como referencia para saber dónde colocar cada componente.
  • Después de soldar todos los componentes, puedes colocar los chips en los zócalos.

4. Pruebe la PCB

• • Coloque 8 LED en la PCB con el ánodo y el cátodo en su lugar como se muestra. El cátodo debe colocarse en los conectores con “C1”, “C2”, “C3”, etc.
  • Aplica 5 V al circuito y pulsa el interruptor. Los LED deberían encenderse y mostrar una animación.
  • Nota importante: no comience a soldar ninguna rejilla LED hasta que esté seguro de que su circuito funciona correctamente.

5. Suelde los ánodos de los LED

• • Construye una rejilla de cartón, dobla los LED, con el cable más largo, el ánodo (+), hacia la derecha, y el cable más corto, el cátodo (-), hacia la izquierda.
  • Con un alicate de punta fina, dobla el cable más largo hacia atrás en un ángulo de 90º. Introduce los LED en el cartón, con el cátodo del LED (el cable más corto) apuntando hacia arriba. Suelda los ánodos.
  • Advertencia: Cada unión de soldadura no debe tomar más de 1 o 2 segundos, de lo contrario podría quemar el LED.

6. Suelde los ánodos de los LED

• • Construye una rejilla de cartón, dobla los LED, con el cable más largo, el ánodo (+), hacia la derecha, y el cable más corto, el cátodo (-), hacia la izquierda.
  • Con un alicate de punta fina, dobla el cable más largo hacia atrás en un ángulo de 90º. Introduce los LED en el cartón, con el cátodo del LED (el cable más corto) apuntando hacia arriba. Suelda los ánodos.
  • Advertencia: Cada unión de soldadura no debe tomar más de 1 o 2 segundos, de lo contrario podría quemar el LED.

7. Conecte los cátodos a la PCB

• • El siguiente paso es insertar las rejillas en los pines del conector PCB. Debes conectar los ánodos (+) de los LED a los pines del conector.
  • Luego, conecta el cátodo de la primera fila al pin del conector “C1”. Conecta el cátodo de la segunda fila al pin del conector “C2”, y así sucesivamente, hasta que todas las filas estén conectadas a los pines del conector.

8. Conecte las rejillas de LED entre sí

• • Una vez que hayas soldado todos los cátodos, prueba la rejilla LED. Para ello, aplica energía al cubo y presiona el interruptor.
  • Una vez que la primera rejilla esté colocada correctamente en la placa de circuito impreso, inserte la segunda rejilla de LED en la placa de circuito impreso. Luego, suelde los cables de cátodo libres con los cables de cátodo de la rejilla anterior.
  • Repita este proceso hasta que tenga todas las rejillas LED en su lugar.

El paquete incluye:

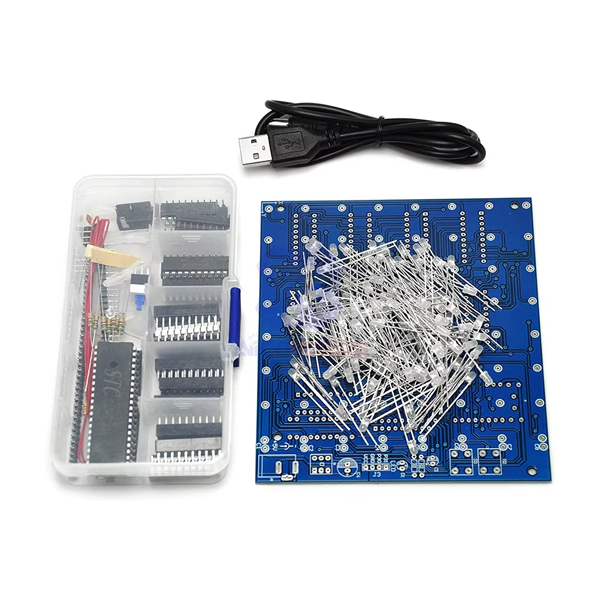

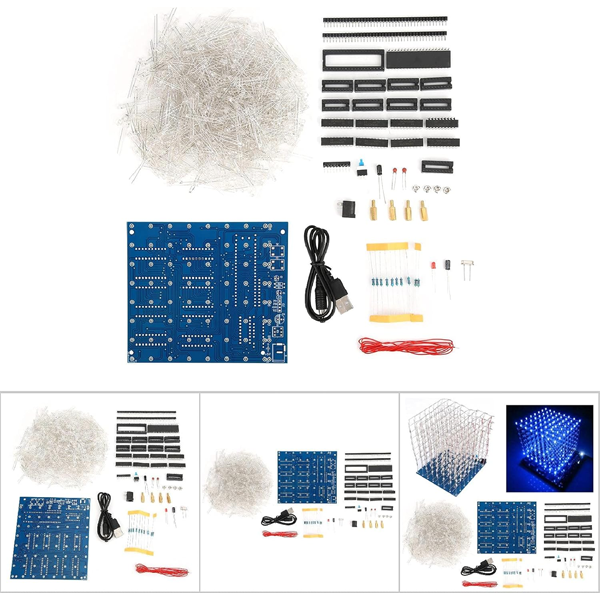

• 1 * placa de circuito impreso
• LED de 512 x 3 mm
• 2 pines hembra redondos XH2.54-40P
• 9 * 20P zócalo de circuito integrado
• 9 * 74HC573 Dip
• 1 * cable USB a DC005
• 1 * toma de corriente DC005
• 1 * zócalo de circuito integrado 18P
• 1 * ULN2803
• 1 * zócalo de circuito integrado 40P
• 1 * STC12C5A60S2 (con código)
• 1 * Resistencias A09-103
• 1 * 8 * 8 Interruptor de bloqueo automático
• 2 condensadores electrolíticos de 10 uf y 25 V
• 1 * cristales de 12 MHz
• 2 condensadores cerámicos de 22 pf
• Resistencia de 8 * 470 ohmios
• Resistencia de 2 * 4,7K ohmios
• 1 * LED de 3 mm
• 1 * cable de 0,8 mm
