Convertidor de Voltaje Ajustable, DC-DC Step-Up, 2A, LM2596S

Regulador de Voltaje Lm2596,es un regulador de voltaje por modulación de ancho de pulso, es por eso que se trata  de una fuente de alimentación conmutada, su eficiencia es significativamente mayor en comparación con los populares reguladores lineales de tres terminales, especialmente con tensiones de entrada superiores.

El LM2596 Regulador Step Down 25W 3A es un dispositivo electrónico que tiene la capacidad de regular o disminuir el voltaje de entrada de un circuito a partir de una fuente de alimentación con un voltaje mayor. Soporta una corriente hasta 3A, voltaje de entrada 4 a 35V y voltaje de salida de 2 a 28V. El voltaje de salida se selecciona mediante un potenciómetro(trimpot) multivuelta. El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación.

Nota: Compatible con Arduino, PIC, Raspberry Pi, etc.

Especificaciones técnicas Modulo Lm2596:

• Voltaje de Entrada 3.2v-40v
• Voltaje de Salida 1.25v-35v
• Corriente salida 2A continuo 3A máximo
• Eficiencia de transferencia 92%
• Frecuencia de trabajo de lm2596: 150KHz
• Protección de Corto circuito y Sobre corriente
• Rango de Temperatura: Industrial (-40 to +85 )

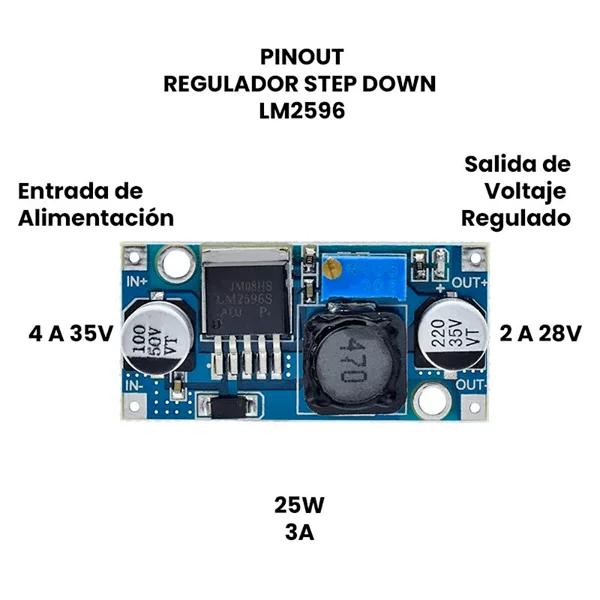

¿Cómo usar el Modulo Regulador de voltaje LM2596?

Solo debes conectar una fuente de voltaje, un eliminador o una batería en los pines de IN- y IN+, para que tengas un voltaje de salida en los pines OUT+ y OUT-, utiliza un multímetro, ponlo en la escala de voltaje DC y conecta las terminales del multímetro a las salidas del modulo, te dará un voltaje menor al de entrada, posterior mente con ayuda de un destornillador girar el trimpot para ajustar el voltaje de salida y con la ayuda del multímetro visualiza el voltaje, de esta manera puedes definir el voltaje de salida que necesites para tus proyectos.
