Convertidor de Frecuencia a Tensión LM2907N

El dispositivo LM2907 es un convertidorer monolíticos de frecuencia a voltaje con un amplificador operacional de alta ganancia diseñado para operar un relé, lámpara u otra carga cuando la frecuencia de entrada alcanza o supera una velocidad seleccionada. El tacómetro utiliza una técnica de bomba de carga y ofrece la duplicación de frecuencias para una protección de baja entrada y entrada completa en dos versiones (8-pin LM2907), y su salida gira a tierra para una entrada de frecuencia cero.

El amplificador operacional es totalmente compatible con el tacómetro y tiene un transistor flotante como su salida. Esta característica permite una carga de tierra o de suministro de hasta 50 mA. El colector se puede tomar por encima de VCC hasta un VCE máximo de 28 V.

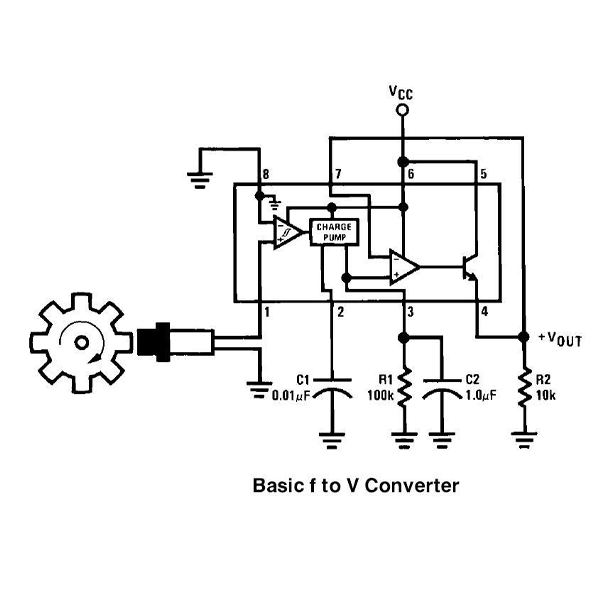

Las dos configuraciones básicas ofrecidas incluyen un dispositivo de 8 pines con una entrada de tacómetro referenciada l tierra y una conexión interna entre la salida del tacómetro y la entrada no inversora del amplificador operacional. Esta versión es adecuada para la conmutación de una sola velocidad o frecuencia o aplicaciones de conversión de frecuencia a voltaje totalmente amortiguadas.

Características:

• Frecuencia: 10kHz.
• Linealidad: ± 3%.
• Rango de voltaje de suministro: 0V a 28V.
• Corriente de suministro: 3.8mA.
• Corriente de salida Máx .: 240μA.
• Temperatura de funcionamiento Máx .: 85 ° C.
• Temperatura mínima de funcionamiento: -40 ° C.
• Ancho de banda: 0.01MHz.
• Tipo de convertidor: frecuencia / voltaje.
