- El B0505S-1W es un convertidor de aislamiento DC-DC de 5V. El voltaje de entrada y salida es idéntico, pero el circuito de entrada está eléctricamente aislado del circuito de salida.
- Estos dispositivos son muy útiles, por ejemplo, en fuentes de alimentación para aplicaciones de audio, donde los bucles de tierra pueden causar efectos secundarios no deseados como zumbidos/ondulaciones.

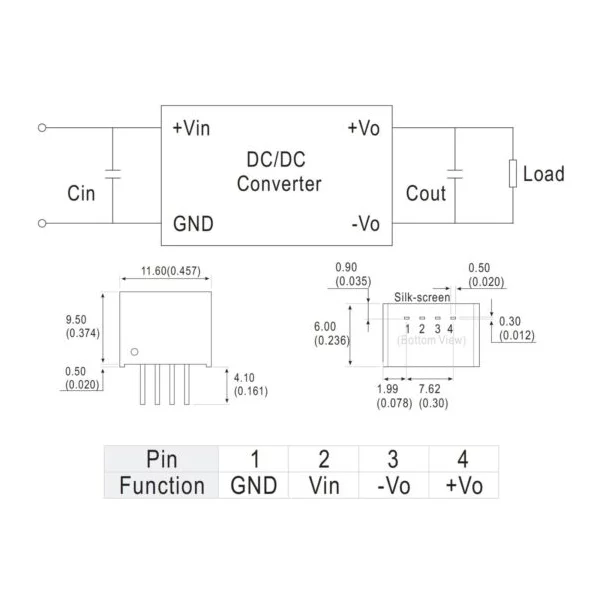

Por favor, vea las imágenes para el pinout.
- Voltaje de entrada: 4.5-5.5V DC (5V recomendado)
- Voltaje de salida: 5V DC
- Corriente máxima de salida: 220 mA
- Frecuencia de conmutación: 100 kHz
- Voltaje de aislamiento: 1600 V CC (máx. 1 minuto)
- Resistencia de aislamiento: 1 gigaohmio
Se recomiendan los siguientes valores para los condensadores de entrada y salida para reducir la ondulación de salida:
- Condensador de entrada (Cin): 4,7 uF
- Condensador de salida (Cout): 10 uF
