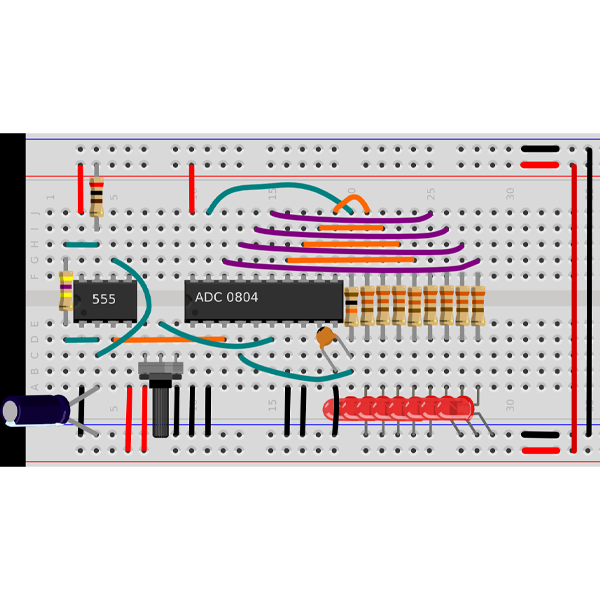

El ADC0804 es un convertidor de señal analógica a digital de 8 bits. Este ADC0804 cuenta con un solo canal de entrada analógica con una salida digital de ocho bits que puede mostra 256 valores de medidas diferentes. El tamaño de paso se ajusta mediante el establecimiento de la tensión de referencia en pin9 la entrada de referencia de voltaje puede ser ajustado para permitir que codificar cualquiera rango de tensión analógica más pequeña para la totalidad de 8 bits de resolución. Cuando en el adc0804 no se conecta el pin tensión de referencia, la tensión de referencia por defecto es la tensión de funcionamiento, es decir, Vcc. El tamaño del paso a 5V es 19.53mV (5V/255), es decir, por cada aumento de 19.53mV en la entrada analógica, la salida varía por 1 unidad. Para establecer un nivel de tensión determinado como valor de referencia, esta clavija está conectada a la mitad de la tensión. Por ejemplo, para establecer una referencia de 2V (Vref), pin9 está conectado a 1V (Vref / 2), reduciendo de este modo el tamaño del paso a 7.84mV (2V/255).
Características:
- Conversor análogo a digital (ADC) por aproximaciones sucesivas
- Resolución de 8 bits
- Error total: ±1 LSB
- Tiempo de conversión: 100 μs
- Velocidad: 9.708 ksps max.
- Compatible con niveles lógicos MOS y TTL
- Puede utilizarse fácilmente con μP y μC o solo
- Salidas digitales tri-estado
- Entradas de voltaje análogo en modo diferencial
- Rango de voltaje análogo de entrada de 0 V a 5 V con fuente de 5 V
- No requiere ajuste de cero
- Opera ratiométricamente, con 5 V, con 2.5 o con span ajustado de la referencia de voltaje
- Generador de reloj On-Chip
- Voltaje de alimentación: 4.5 V a 6.3 V
- Encapsulado DIP de 20 pines
