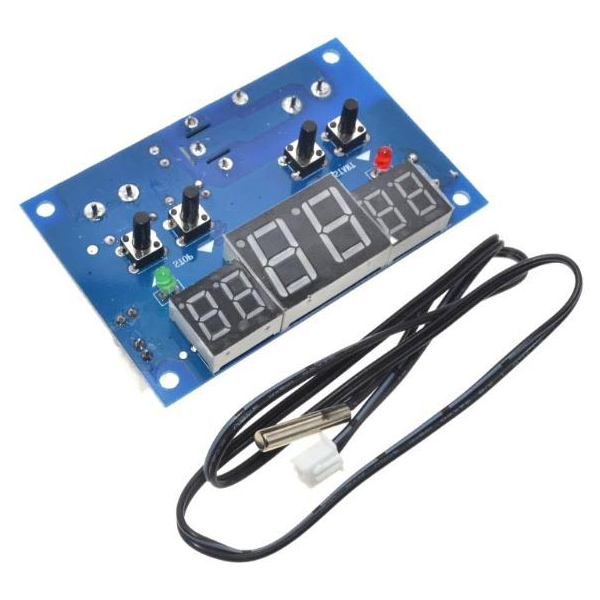

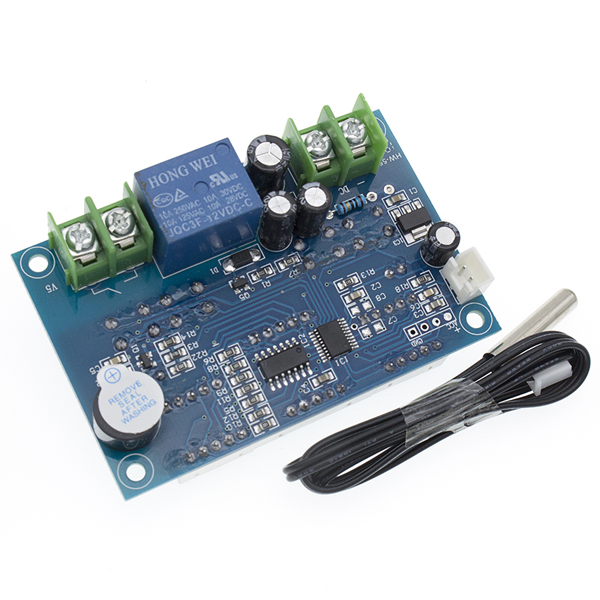

Se trata de un termostato controlador de temperatura o termostato digital inteligente con sensor NTC W1401 y pantalla led que permite a través de un interruptor de relé realizar en encendido y apagado de diferentes dispositivos. Este módulo es utilizado en proyectos muy variados que van desde la construcción de incubadoras hasta el control de sistemas de refrigeración o calefacción debido a que permite de manera muy confiable mantener los rangos de temperatura deseados siendo de manera autónoma quien active o desactive los equipos conectados a el dispositivo. Es un módulo de muy fácil programación y con pantalla digital de visualización.
Instrucciones de operación:
- Arranque a alta temperatura.
- Ajuste el valor de la temperatura del arrancador a un valor de temperatura de parada mayor
- Cuando la temperatura detectada es mayor o igual que la temperatura de inicio, el relé está cerrado y el equipo de refrigeración funciona.
- Cuando la temperatura detectada es menor o igual que la temperatura de parada, el relé está apagado, el equipo de refrigeración deja de funcionar.
- Por ejemplo: la temperatura inicial es de 30 grados centígrados, la temperatura de parada es de 25 grados centígrados, cuando la temperatura detectada es mayor o igual a 25 grados centígrados, el relé está cerrado, el indicador luminoso de inicio (rojo) se enciende y el equipo funciona.
- Cuando la temperatura detectada es menor o igual a 25 grados centígrados, el relé está apagado, el indicador luminoso de parada (verde) se enciende y el equipo de refrigeración deja de funcionar.
- Arranque en frío.
- Inicie el valor de ajuste de temperatura.
- Cuando la temperatura detectada es menor o igual que la temperatura de inicio, el relé se cierra y el dispositivo de calefacción opera.
- Cuando la temperatura detectada es mayor o igual a la temperatura de parada, el relé se apaga y el dispositivo de calefacción se detiene.
- Por ejemplo: la temperatura inicial es de 25 grados centígrados, la temperatura de parada es de 30 grados centígrados, cuando la temperatura detectada es menor o igual a 25 grados centígrados, el relé está cerrado, el indicador luminoso de inicio (rojo) se enciende y el equipo funciona.
- Cuando la temperatura detectada es mayor o igual a 30 grados centígrados, el relé está apagado, el indicador luminoso de parada (verde) se enciende y el dispositivo de calefacción deja de funcionar.
Características:
- Modelo: XH-W1401.
- Rango de temperatura: -9°C hasta 99°C.
- Nivel de precisión en la medición: 1°C.
- Nivel de diferencia de control: 1°C.
- Rango de ajuste inicial: -9°C hasta 99°C.
- Frecuencia de actualización de lectura: 500mS.
- Voltaje de funcionamiento: 12VDC.
- Tipo de salida de control: Salida de relé con capacidad de 250VAC a 10A y/o 30VDC a 10A.
- Requisitos ambientales de módulo: -10°C hasta 60°C.
- Humedad: 20% – 85%.
- Tamaño: 75mm x 51mm.
- Tipo de sensor de temperatura: NTC (3950-10k 1%) .
Aplicaciones:
- Diversos controles de temperatura espacial, control de temperatura del agua, incubadoras, refrigeradores, calefactores, etc.
